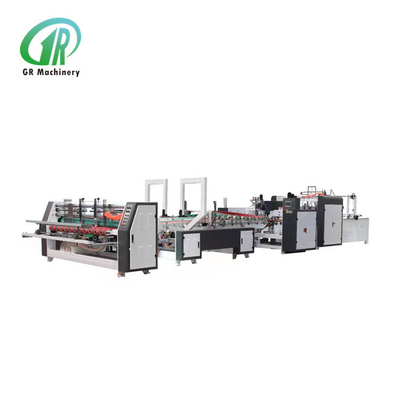

高速全自动瓦楞纸箱钉箱机
| 介绍 |
●本机全电脑控制自动调单，操作简单，易学；可存储1000个钉箱单。
●螺丝混合器底部无盖箱也可（订购时）；
●3-5分钟即可调整尺寸，简单快捷；
●钉头动力为伺服电机，机械速度：800钉/分钟。
●纸板部门采用真空吸附前皮带送纸，确保纸箱不跑偏；
本机前部送料皮带，皮带高度可单独调节，延长使用寿命；
●进纸部配有侧拍装置，可使送纸整齐顺畅。
●混合送料机采用伺服电机控制，确保钉箱稳定准确；
●本机设计有折箱功能，确保钉箱时无剪刀差，整齐不跑偏；前后
本机确保剪刀口不超过正负2毫米。
●进箱本机可实现双螺丝、单螺丝、加强钉、双螺丝和单头
螺丝一次性完成；
●本机采用电脑屏幕操作，并显示故障描述；
●进箱本机可钉三层、五层纸箱（订购时提前说明），
七层需要另行说明；
●本机最终实现自动计数堆叠定量输出。
●本机原生打包部分为配套。
●混合机正常运行时出现跑偏，将自动停止。
| 参数 |
|
最大(A+B)*2 |
3000mm
|
最小长度A
|
250mm
|
|
最小(A+B)*2
|
900mm
|
最大高度D
|
1150mm
|
|
最大(C+D+C)
|
1200mm
|
最小高度D
|
250mm
|
|
最小(C+D+C)
|
350mm
|
钉舌宽度E
|
35--40mm
|
|
最小卷边C
|
25mm
|
机械长度
|
19000mm
|
|
最大摇边C
|
560mm
|
机器宽度
|
4450mm
|
|
最大宽度B
|
1320mm
|
机器重量(吨)
|
25
|
|
最小宽度B
|
200mm
|
速度(钉/分钟)
|
800
|
|
最大长度
|
1320mm
|
订单
|
1--99
|
|
钉距
|
30--80
|
钉箱速度
|
120米/分钟
|
|
粘箱速度
|
200米/分钟
|
功率(千瓦)
|
60
|
|
钉头速度
|
800钉/分钟
|
||
|
纸板最小厚度
|
4mm
|
||
|
纸板最大厚度
|
12mm
|
||
|
U型钉内宽
|
12mm
|
||
|
扁丝规格
|
17#(2.0*0.75)
|
||
|
钉箱倾斜度
|
45
|
||
|
最小钉箱距离
|
30mm
|
||
|
电机功率
|
12千瓦
|
●法国施耐德原装进口双伺服驱动，精度高，机械传动部分减速，可有效降低机械故障率。
●威兰触摸屏操作，参数（钉距、钉数、钉型、后挡板）更换方便快捷。
●整个控制系统采用日本欧姆龙PLC控制系统。
●后部电动挡板，由步进电机驱动，尺寸精确，更换尺寸更方便。
●控制柜内所有接触器均采用三菱品牌。
●光电开关和接近开关采用施耐德品牌。
●底模、刀片采用日本钨钢（耐磨）。
●整组钉子均采用特种钢材，电脑锣精密加工。
●可满足不同客户的不同需求。
●更换纸箱尺寸和调整纸箱钉箱距离只需一分钟，大大节省时间，操作方便。
●前送料单元自动计数，送料台配有光电感应装置，送料时自动升起。
●后部具有自动计数功能，成品纸板可按设定数量（1-99）堆叠送至送料机末端，方便打包和捆扎。 ●机械速度：450钉/分钟。
●钉距：200-260mm可调。压胶轮间隙电动调节。
●整机电气隔离变压器保护功能；
●前后挡板配置，可订购纸箱和小型纸盒、彩盒。
●日本特种模具钢锻造冲头主体。
| 详细图片 |
|
|

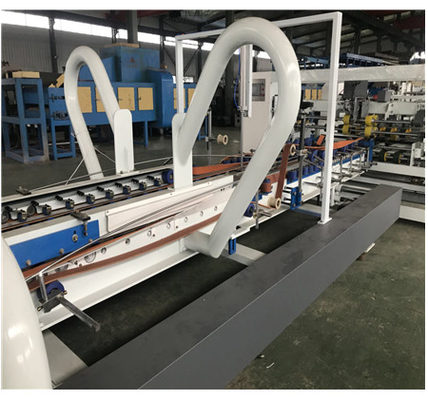

送料段送纸部分采用变频同步带，真空吸附前部，配有侧拍装置，确保纸板不跑偏。 |

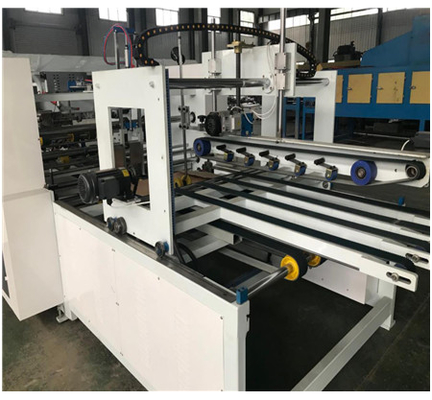

折叠段折叠特点是安装了压痕轮，进行二次压痕。这使得纸箱的折叠更加美观。本机在钉箱前折叠部分有一个定型装置，在钉箱前折叠纸箱，确保无剪刀差。 |
|
|

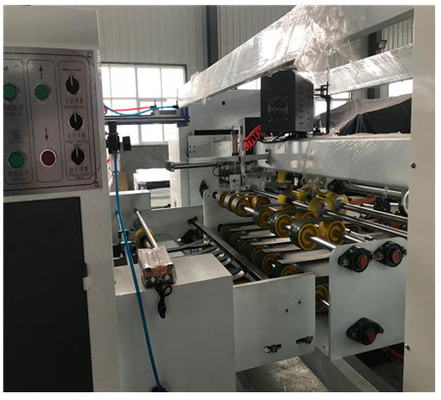

校正段：校正段采用伺服电机校正，然后同步皮带将纸箱输送到钉箱段，确保无剪刀差。钉箱段 |
钉箱头采用特种材料，经久耐用不易损坏，速度可达800/1000钉/分钟，本机特点是钉头采用伺服电机直接驱动，速度稳定准确。可进行单钉、双钉、头尾钉、加强钉等操作。钉线使用2卷20公斤的自动送线，减少更换线轴的时间。包装和运输 |
|
| 采用防潮防震包装，适合长途陆路运输和各种天气条件。附有完整的维护和操作手册。 |
