自動シングル コレクション 高速ボックス フォルダー 粘着剤 独立した紙 給餌 ドライブ システム

自動単一補正高速ボックスフォルダーグルアー

I. 機械の概要

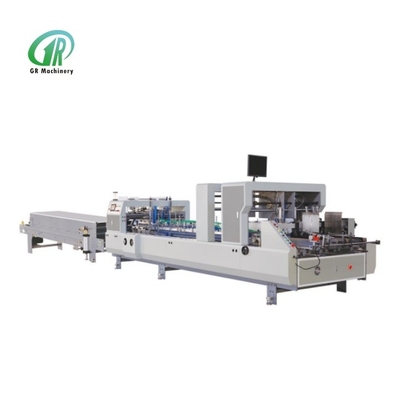

1. 自動単一補正高速ボックスフォルダーグルアーの概要

このフォルダー糊付け機シリーズは、実際のお客様の生産工程における様々な箱種の生産ニーズに合わせて、当社がカスタマイズした高速フォルダー糊付け機です。顧客の製品を出発点として、製品の価値を最大化するためのプロフェッショナルでオーダーメイドのソリューションを提供することが、Jinnuo の使命です。包装分野における長年の経験により、お客様のニーズに可能な限り応えることが私たちの義務です。

この高速フォルダーグルアシリーズには、独立した給紙駆動システム、単一補正システム、PLCタッチスクリーンヒューマンマシンインターフェイス制御システム、給紙振動紙分離システム、ワイヤレスリモコン遠隔制御システム、各ガイドプレートの独立した電気調整システム、19インチLCDモニター監視システムが装備されています。

この高速フォルダー糊付け機シリーズは、主に化粧品、医薬品、ワインの箱、CD バッグ、エクスプレスバッグ、四隅および六角箱、その他の段ボールおよびマイクロ段ボール包装などの小型包装に適しています (さまざまな箱の種類に応じてさまざまな機械をカスタマイズできます)。各種箱のモデルに応じて、紙送り、前折り、底折り、糊付け、折り、回収までの製箱プロセスを完全に自動化します。また、プロセス全体は連続的で安定しており、信頼性が高く、高い作業速度と低エネルギー消費、シンプルで便利な操作を備えています。同時に、美しい外観、コンパクトで斬新な構造、低騒音、長寿命という利点があります。理想的なカートン成形装置です。

2. 機械の特長と各部の紹介

①全体装備：

a.機械ベースは一体の鋼板で作られています。メインウォールパネルの厚さは16mmです。いずれもレーザー切断技術を採用し、冷間熱処理を施しています。マシン全体の剛性も良好です。

b.マシン全体はモジュール設計を採用しており、柔軟な機能選択が可能です。お客様のボックスタイプの要件に応じてモジュールを選択できます。

c.機械トランスミッションは中外合弁チェーンを採用しており、高速、正確で安定したトランスミッション、最小限のノイズ、長寿命を備えています。

d.機械は優れた安定性を持ち、速度は220m/分に達することができます。

給紙部：

e.紙送り部は紙送りに独立したモーターを採用しており、紙送りが簡単でスムーズです。

f.さまざまな重量ボックスの給紙ニーズを満たすための 3 セットの給紙ナイフ。

g.マルチレベルトラックにより、段ボールの垂直性が確保され、紙送りが斜めにならないようにします。独自の構造により、ダンボールの調整が簡単で便利です。

h.エアナイフリフトにより、調整やボックス交換の時間を短縮します。

i.振動装置とモーターが連携し、用紙を素早く、簡単に、連続的に、そして自動的に正確に送ります。

j.給紙ベルトは、耐摩耗性に強い環状シームレス牛すじコンベアベルトを採用しています。同時に、機械構造は独立変速機を採用しており、後期の給紙コンベヤベルトの交換が非常に便利で迅速です。

②底部ペーストシリンダー：

a.下部糊シリンダーは左右1本ずつ設置されており、お客様のボックスタイプの糊口幅に応じて厚みの異なるゴムホイールを装着することができます。

b.ペーストシリンダーは強くて耐久性のあるステンレス鋼で作られています。そして終わった後。接着剤の量

接着剤の高速動作部分を確実に制御するために正確に制御されます。

③折り畳み部分：

a. 左右の辺を 180 度 2 回折ります。 4 番目の折り目は 180 度完全に結合されます。

b.差動補正システムの折りたたみ部分、左右のコンベアベルトの折りたたみ部分の特別な設計により、直線輸送を確保するために調整できます。箱成形ハサミの発生を効果的に減らすことができます。

c.折り曲げ部の上段プーリーベルトには、板紙スリップを引き起こす上下ベルトの速度差を実現する動力装置が装備されています。

d.フォールディングナイフを左右セットで装備。

④圧力伝達部：

a.光電カウンター自動蹴紙・散水兼用システム。そして用紙ストッパー検出装置。

b. 上下のベルトは自由に伸縮でき、調整が便利で、各形状のカートンを搬送部に入るときによりきれいかつスムーズに積み重ねることができます。

c.平らな速達カートンの製造中にハサミ現象が発生しないように、機械的なパッティング装置が装備されています。また、メカニカルトランスミッションは長寿命で安定した寿命を実現します。

⑤搬送部：

a.搬送部の主壁パネルは12mmを採用し、レーザー切断技術を採用し、冷間および熱間で処理され、機械は良好な剛性を持っています。搬送長は6mに達し、長距離設計によりカートンの接着時間を延長し、カートンの接着品質を向上させることができます。

b.調整が簡単な空気圧調整により、フィットの均一な圧力を効果的に確保できます。

c.自動および手動の2つのモードのワンクリックスイッチにより、さまざまなタイプのボックスの生産ニーズに適応します。

d.搬送部の上部と下部の独立したモジュール設計は、さまざまな長さの異なるボックスに適応するために相対的に前後に移動できます。

⑥電気系統：

a.機械はPLCによって制御され、操作が簡単です。 PLCとタッチスクリーンは中国の有名ブランドInwittenを採用し、安定性と信頼性が高く、故障率が低いです。マシン全体はマルチ周波数コンバーターを採用しており、制御はより柔軟で便利です。

b.メインドライブモーターは周波数変換モーターを採用しており、省エネと高効率、広い速度調整範囲、安定した始動と制動の利点があり、生産効率を向上させ、機械設備のメンテナンスコストを削減します。

c.コントロールパネルのレイアウトは合理的であり、各モジュールにはコントロールパネルがあります。

d. 19インチのLCDモニターは、給紙部門の機械の生産プロセスを監視できるため、船長が全体の作業プロセスを確認するのがさらに便利になります。

私。Tエニカルな 仕様

当社


製品の梱包


よくある質問：
Q1: 機械の保証はどうなっていますか?
A: 保証期間: 機械の出荷日から 12 ヶ月です。機械が誤用、偶発的損傷、またはオペレーターのミスの可能性がある場合、保証は無効になります。有効期間内であれば、スペアパーツを供給させていただきます。他にご質問がございましたら、お気軽にお問い合わせください。製品の写真やビデオを通じてすべての詳細を明確にさせていただきます。
Q2：アフターサービスはどうですか？
A: 1) TM オンラインは 24 時間、電子メール、Skype、wechat、whatsapp などでも連絡できます。
2) ビデオ/写真の問題を解決します。
3) スペアパーツ交換に対する 1 年間の保証。
Q3: 初めての提携ですが、支払いは大丈夫ですか？
A：私たちはあなたの製品の受け取りを保証する貿易保証を行うことができます。また、必要に応じて他の安全な支払い方法も受け入れます。
Q4: 最小注文数量はいくらですか。サンプルを送ってもらえますか?
A：最小数量は1セットです。当社の製品は機械設備であるため、サンプルを送るのは困難です。製品についてご質問がある場合は、詳細についてお気軽にお問い合わせください。仕様、ビデオなどの詳細情報を提供させていただきます。
