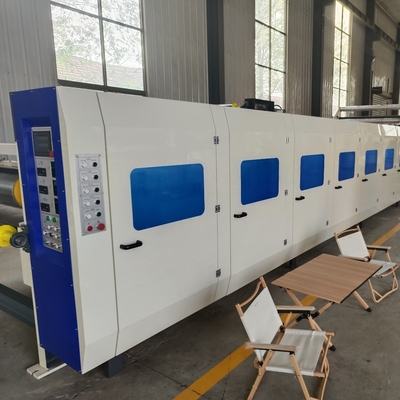

高速段ボール生産ライン用SM-Fダブルフェーサー
A、技術パラメータ:
| 作業幅 | 2200mm |  |
| 設計速度 | 200m/分 | |
| 経済のスピード | 120～200m/分 | |
| ホットプレート番号 | 600mm×16本 | |
| 冷却部の長さ | 5メートル | |
| 温度要件 | 160〜200℃ | |
| 蒸気圧力 | 0.8～1.3MPa | |
| 空気圧 | 0.5～0.6MPa | |
| 作業力 | 380V 50Hz 75KW |
B、構造的特徴:
|
★両面機は、片面段ボール紙と顔紙を貼り合わせ、加熱プラテン加熱、接着剤ペースト、平らな段ボールを製造するステレオタイプです。 ★ホットプレートの表面は研磨処理されており、ホットプレート幅600mm、合計16枚のホットプレート、大臣冷却ステレオタイプ5mを採用しています。ホットプレートはコンテナボード、密閉圧力容器証明書および検査証明書を採用しています。内部の熱パネルによる隔壁隔離構造、蒸気のS字流れ、蒸気、水の分離機能が明らかであり、蒸気の利用率が向上します。 ★ホットプレートは空気圧プレート構造を採用しています。プレッシャープレート昇降はエアー構造を採用しています。 14組のスプリング空圧プレートが標準装備されています。 ★加熱プレートのヒートパイプは複数のセクションで温度を制御し、温度表示が付いています。 ★上部綿ウェビングは補正空気圧バルブによって自動的に中心に配置され、二重シリンダーを使用してS字型綿ウェビング張力装置が制御されます。締め付け量は多めです。 ★下部ベルトは空気圧張力機構を採用しており、構造はシンプルで実用的で、下部コンベアベルトの左右は自動的に修正および調整され、両側で手動で調整することもできます。 ★ギヤボックス駆動部は独立構造を採用、材質にはギヤ鋼ZG-500番を採用、ギヤ潤滑には油浸を採用。 ★電気部品は国際的に有名なブランドを使用しており、デバイスは安定して信頼性の高い動作をします。 ★モーター周波数エネルギー、低速トルク、広い速度範囲、信頼性が高く、メンテナンスが簡単なメインドライブモーター。 ★高強度プロファイルGBのメインバックボーン、堅牢な構造、美しい外観、高速作業に適しています。 |
C、メインコンポーネントパラメータ:
|
部品名 職人技 |
仕様 | 表面処理 |
| 上部駆動ゴムローラー | ￠800mm | 耐摩耗性ゴムで覆われています |
| 下駆動ゴムローラー | ￠600mm | 耐摩耗性ゴムで覆われています |
| 前後従動ベルトローラー | ￠215mm | 丸研削 クロムメッキ研磨 |
| トップテンションローラー | ￠155mm | 丸研削 クロムメッキ研磨 |
| 上部ベルト調整ローラー | ￠130mm | 丸研削 クロムメッキ研磨 |
D、主な動的パラメータ:
| 名前 | 力 | 電圧 | 頻度 |
| 主駆動モーター | 75KW | 380V | 50Hz |
E、主要部品のブランドと原産地:
| シリアルナンバー | 主要部の名称 | ブランドまたは原産地 | 備考 |
| 01 | 主な骨格 | 天港または莱港の生産プロファイル | NO.36チャンネルとNO.16 Iビーム |
| 02 | ドライブウォールボード | 河北邯鄲 | Q345 |
| 03 | ヒートボード | 天港または地港 | Q235Bコンテナボード製 |
| 04 | 主駆動モーター | シメンスベッド | 75KW周波数モーター |
| 05 | コットンウェビング | 瀋陽 | コットンウェビングの厚さ: 9mm |
| 06 | トラップ | アームストロング、アメリカ合衆国 | フロート |
| 07 | 低圧電気機器 | シメンス | コンタクタ、リレー、ボタン |
| 08 | 空気圧コンポーネント | AirTac または sono | |
| 09 | 周波数変換器 | シメンス | |
| 11 | ベアリング | 日本NSK | |
| 12 | シート付きベアリング | 福建省 |
当社
製品の梱包
よくある質問：
Q1: 機械の保証はどうなっていますか?
A: 保証期間: 機械の出荷日から 12 ヶ月です。機械が誤用、偶発的損傷、またはオペレーターのミスの可能性がある場合、保証は無効になります。有効期間内であれば、スペアパーツを供給させていただきます。他にご質問がございましたら、お気軽にお問い合わせください。製品の写真やビデオを通じてすべての詳細を明確にさせていただきます。
Q2：アフターサービスはどうですか？
A: 1) TM オンラインは 24 時間、電子メール、Skype、wechat、whatsapp などでも連絡できます。
2) ビデオ/写真の問題を解決します。
3) スペアパーツ交換に対する 1 年間の保証。
Q3: 初めての提携ですが、支払いは大丈夫ですか？
A：私たちはあなたの製品の受け取りを保証する貿易保証を行うことができます。また、必要に応じて他の安全な支払い方法も受け入れます。
Q4: 最小注文数量はいくらですか。サンプルを送ってもらえますか?
A：最小数量は1セットです。当社の製品は機械設備であるため、サンプルを送るのは困難です。製品についてご質問がある場合は、詳細についてお気軽にお問い合わせください。仕様、ビデオなどの詳細情報を提供させていただきます。
