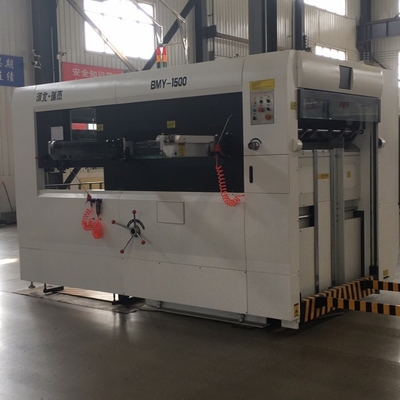

BMY-1500 半自動 死ぬ切るそして クレーシング機械
I. 機械の紹介:
BMY-1500 半自動型ダイカット・アンド・クリーシング・マシンは,カラーボックス,紙箱,紙の商標を作るための主要な機器です.
高強度グリッパー開いた歯,全体的なスイングフロントガイド,自動押すガイド,高精密度間隔構造,気圧ロックプレート,気圧クラッチ,過負荷防止と自動紙収集紙の配送距離を短くし,位置位置精度が高く,切断が安定し,紙を収集し,また,グリッパーのない切断もできます.
私は私は部品と特徴:
1.紙の供給部分:プリコード紙,紙の供給プラットフォーム,空気付きベンチ.
プリ-コード紙:操作が簡単で速く 処理された紙をプリコード紙の車に紙が下限を設定するときに次の作業を継続するために.
紙の餌台:自動上昇ステップ距離は,紙の量に応じて設定できます.操作は簡単で迅速です. 短い給餌距離と低労働強度の特徴があります.
パネムベンチ:操作者は作業プラットフォームに立って,操作者の異なる高さに応じて機械の高さを気圧調整し,操作が簡単で,時間と労力を節約します.
前部ガイド:紙の縁に小さな影響,高い位置位置精度,精密ファイバースイッチの4セット (台湾・リコブランド) で,紙をチェックし,紙の無駄を避ける.
サイドガイド:部品を交換する必要はありません. 簡単で迅速に調整できます.
切断圧は全体的に調節し,前側のグリッパーエッジも別々に調節できます. 手動減圧機は便利で労働省エネです.
握り機:ハードアルミニウム合金精密鋳造の高強度で,良い硬さ,軽量素材,小さな慣性,高強度で作られています高速で紙を正確にシームレスに転送できます. 独特のグリッパーフロントガイド,ダイカットダブルポジショニングとキャムの走行曲線,低騒音,高精度と最後の耐久性,グリッパーエッジはわずか6mmです.
切断シートフレーム:圧縮切削シートフレームのダブル強化は,気圧ロックとローリングベアリングガイドレールを採用,高い安全性,操作が簡単です.ハードアルミ合金浮遊板,ハンガープレート付きの切断シートフレーム切断プレートが切断され 切断プレートが切断され 切断プレートが切断され 切断プレートが切断され 切断プレートが切断され 切断プレートが切断され 切断プレートが切断され 切断プレートが切断され 切断プレートが切断され 切断プレートが切断され
切断用鋼板:70CR鋼板は,特殊な熱処理によって処理されています. 良い平坦性,高硬さ,長い使用寿命. 個別化された空気枕煙エディションシステムは,鋼板を押し込み,簡単で労力を節約する.
トランスミッション構造:新型トランスミッション設計により 高速精密切断が可能です 主動力は ワームギアと 特別設計されたクランクシャフトの接続棒構造を採用しています軸承ブッシュ接続は,移動スペースを減らすワームギアとワームの衝突を避ける,高圧切断,高圧の機能があります.移動プラットフォームの4つの角は,デコンプレッションバッファスプリングと機械の着用を減らす装備されています機械がより安定して動くようにします
ホスト下部プラットフォーム,移動プラットフォーム,上部プラットフォーム:これらの主要部品は高強度柔らかい鉄樹脂砂鋳造でできていて 強い耐性があり 頑丈です
断続型構造:高精度な平行三重カムインデックス構造を使用し,カム曲線は特別に設計され,大きな横切りの角度で,グリッパーがより安定して動きます.
パネム式クラッチブレーキ:空気圧,低騒音,良いブレーキ性能を調整することで,トランスミッショントルクを制御します. 事故が発生しないように,機械の過負荷保護時に機械を自動的にオフします.
4. 紙を集める部分:自動で定量的に紙を集めます
バックアライニング紙,サイドアライニング紙自動紙の供給を確実にするために,紙収集マシンの構造はシンプルで,迅速な操作です.手動操作より3倍速く操作はシンプルで便利です.操作者は,紙の順序を監視するために,紙の位置を調整するスイッチを装備します.機械が動いているときもサンプルを採取できます自動でアラームを鳴らします. 紙の収集が到着すると,操作者が紙の収集プラットフォームを交換することを思い出させます.
定量紙:紙が設定値に達すると自動的にオフになります.
5. E について電気制御部分:M について電子制御システム,あらゆる種類の安全保護装置
エンジン:輸入された富士インバーター ステップレス速度制御モーターで, 主なモーターをエネルギー節約,低騒音にします.紙の供給と収集の減速モーターは,輸入台湾電磁ブレーキ減速モーターを選択高い安全性,長寿命,低走行騒音
PLCと人間機械インターフェース:デジタル表示 機械の動作速度と状態,主モーターは周波数コンバーターによって制御されています ステップレス速度制御により,動作が安定しています.人と機械のインターフェースディスプレイシステムは,すべての種類の作業条件を表示することができます誤った位置を及ばせ,解決策を提案する.
電気制御システム:自動制御とリアルタイム検出のマイクロコンピュータ制御プロセスから紙の供給,紙の送信,切断,紙の収集.
各種の安全保護装置:問題を起こしたときにホーンアラーム,機械を自動的にオフに 人間の安全を確保するために.
6オーケーウブリカーションシステム:F について油滑りシステムとタイミング潤滑システム
強制潤滑システム:オイル圧と流量調整は便利で,メインドライブオイル供給が正常で,動作するときにマシンをオフにしないことを確認してください.
タイミングによる潤滑システム:ホストのプログラム可能なコントローラに接続して,自動で潤滑機能制御します. 送電チェーン油ブラシで潤滑し,洗浄を維持するためにオイルシールドを持っています,量やタイミングで油を潤滑するタイムリング潤滑システムは,機械のノイズを削減するだけでなく,マシンが安定して動作することを保証します.
III について技術パラメータ:
BMY-1500 半自動型 切断 クラシング 機械
| ポイント | パラメータ | |
| モデル | BMY-1500 | |
| 切断する方法 | プレートプレス | |
| 最大送信紙サイズ | 1510*1120mm | |
| 送料紙のサイズ | 450*550mm | |
| 最大切断サイズ | 1490*1100mm | |
| 握り柄の最小サイズ | 6mm | |
| 最大切断圧 | 320N/cm2 | |
| 加工された紙 | 象牙板 | 200〜2000g/m2 |
| 波紋板 | 8mm (最大厚さ) | |
| 切断精度 | ±0.1mm | |
| マックス 切断速度 | 4500枚/h | |
| 最大食用堆の高さ | 1400mm (水面上) | |
| 飼料堆の高さ | 1250mm (水面上) | |
| 総力 | 13.5kw | |
| 総重量 | 17.5T | |
| 総サイズ | 4200*2300*2250mm ((ペダルを含まない) | |
IV 主要部品,材料,装置の配置:
| 違う 違う | ポイント | モデル | 製造者 | コメント |
| 1 | ワームホイール | ZQAL9-4 | 捜査を削除して | |
| 2 | カーブ型軸 | 40g | 高周波消化 | |
| 3 | ワームポール | 40g | 高周波 磨き | |
| 4 | プラットフォーム | QT42-10 | 樹脂砂鋳造 | |
| 5 | バージョンボックス | 双重強化 | ||
| 6 | 鋼板 | 70Cr | ダジ,湖北 | 硬さ:HRC50-55 |
| 7 | グリッパーの歯 | デュラルミン | ||
| 8 | トランスミッションチェーン | レノルド | レノルド,イギリス | |
| 9 | パネムクラッチ | ユイ イタリア | ||
| 10 | 頻度 | 富士山 | ||
| 11 | PLC | バイガー,台湾 | ||
| 12 | 人間と機械のインターフェース | サムクーン | ||
| 13 | メインモーター | シメン | ドイツ | |
| 14 |
紙の餌 コレクターモーター |
ワンシン,台湾 | ||
| 15 | 軌道のボルトベアリング | JMC | 韓国 | |
| 16 | 磁気バルブ | AIRTAC | 台湾 | |
| 17 | ボタン | シュナイダー | ||
| 18 | リレー | シュナイダー | ||
| 19 | 接触器 | 富士山 | ||
| 20 | 光電子スイッチ | オムロン | ||
| 21 | 移動スイッチ | オムロン | ||
| 22 | オイルポンプ | WLP,台湾 | ||
| 23 | 光ファイバースイッチ |
|
プレコ,台湾 |
私たちは中国北部の紙箱機械のプロフェッショナル製造業者であり,顧客の要求に応じてデザインを開発するための完璧な技術を持っています.Ruijie機械は完璧な品質保証システムを持っています,そして私たちのエンジニアは,安装の豊富な経験を持っています. また,世界中の私たちの顧客のためにプロのサービスを提供することができます.
私たちの機械は,ウクライナ,ロシア,メキシコ,ドイツなど20カ国以上に輸出されています...
私たちはすべての顧客と誠実に協力し,最高のサービスを提供します.
私たちの会社
製品パッケージ
FAQ:
Q1: 機械の保証はどうですか?
A: 保証期間: 機械の出荷日から12ヶ月. 保証は,機械が誤用または偶然の損傷または操作者の誤りにさらされている場合,有効ではありません. 有効期間中に,我々はスペアパーツを供給します商品の写真やビデオを通してお答えします. すべての詳細を明確にします.
Q2: 販売後のサービスはどうですか?
A: 1) TMは24時間オンラインで,メール,スカイプ,ウェチャット,Whatsappなどで連絡することもできます.
2) ビデオ/写真の問題解決
3) 交換部品の1年間の保証.
Q3: 我々は最初の協力であるため,私のための支払いに安全ですか?
A: 我々は,あなたの商品を受け取る保証する,アリババで貿易保証を行うことができます. 我々は,また,あなたが望むように他の安全な支払い方法を受け入れる.
Q4:最低注文量はどれくらいですか? サンプルを送信できますか?
A: 私たちの最小量は1セットです,私たちの製品は機械機器であるため,サンプルを送信するのは困難です.詳細については,私達に連絡してください.仕様やビデオなど,より詳しい情報をお届けします.
