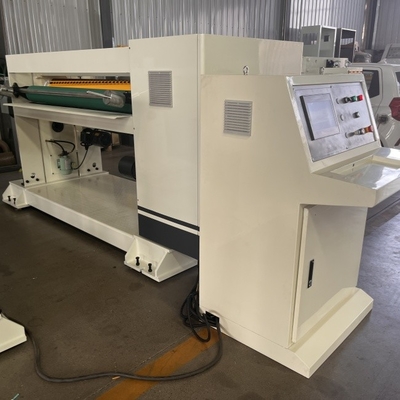

NC-100 NCカッターヘリカルナイフ
機械は主に、カッターシャフト内歯車（2）、カッターシャフト外歯車（3）、接続ネジ（4）、クランプスリーブ（5）、カッターシャフトギア（6）、下刃（7）、下刃クランプネジ（8）、上刃トップネジ（9）、上刃クランプネジ（10）、上刃（11）、ギアクリアランス調整シャフト（12）、メインモーター（13）、調整ロッド（14）、調整ネジ(15)、上カッター軸(16)、下カッター軸(17)など
1. 上刃軸(16)と下刃軸(17)は炭素鋼製であり、熱処理が施されており、剛性が良好です。
2. ブレードを調整するときは、ブレードロッドをブレードロッドソケットに挿入して手動で回転させます。
3. 刃を調整するときは、下刃固定ネジ(8)を1/4回転緩め、上刃(11)と下刃(7)がぴったり合うように上刃固定ネジ(10)を調整してください。
4. 刃を調整する場合は、ギヤ連結ねじ(16)を緩め、ギヤ側すきま調整ねじ(15)を調整して、刃軸ギヤの横すきまをなくしてください。
5. 拡張スリーブ (5) はブレードシャフト外歯車 (3) とブレードシャフトギア (6) をブレードローラーに接続します。
6. スピンドルモーター (13) はブレードローラーを駆動するための動力源です。
インストール要件
1. 機械は基礎の厚さが 250mm 以上の硬質コンクリート基礎に設置する必要があります。
2. 基礎の表面は水平で平坦であり、平面度は 2mm/m 以下です。
3. 機械は、水平度 0.4mm/m 以下で基礎に固定する前に水平に調整する必要があります。試験器具：角型水準器。テスト位置: ナイフホルダー固定クロスビーム。
4. 機械を基礎に設置する場合は、平行度1mm/m以下で設置してください。試験器具: レベル;試験位置：機械フレームの両端の両側。
機械の設置
機械を設置するときは、ユーザーの電源を機械の電源駆動キャビネットに接続し、いつでも機械の電源をオフまたはオンにできるエア スイッチをエア キャビネットの前端に取り付ける必要があります。
機械を設置するときは、ユーザーの圧縮空気パイプラインを機械の空気圧トリプレットに接続し、いつでも機械の圧縮空気供給をオフまたはオンにできるストップ バルブをフロントエンドに取り付ける必要があります (以下を参照)。
エア配管パラメータはPN0.6MPa、DN10です。
機械の水平度の調整
機械設置後はレベルメーターを見ながら水平度が0.1mm/1000mm×1000mm以内になるようにネジを調整し、アンカーボルトのナットを締めてください。同様の方法で、機械の四隅以上の水平度を調整してください。
構造上の特徴:
ローラー直径パラメータ:
注：ローラーは全て研削後、ハンドル部（ナイフシャフト下を除く）に硬質クロムメッキを施しております。
動力モーターと電気的パラメータ:
主に購入した部品、原材料、産地：
| 主要部の名称 | ブランドまたは原産地 | 材質と種類 |
| フルACサーボモーター | 上海福田 | 18.5KW |
| 送り周波数モーター | 河北衡水永順 | |
| ベアリング | HRB、ZWZ、LYC | 日本精工製ナイフローラーベアリング上下 |
| ベルト | ドイツ オプティベルト | |
| アップスリーブ | 咸陽朝月 | |
| シートベルトベアリング | 浙江武環 | |
| コンタクタとリレー、中間のリレー | フランス・シュナイダー | |
| 近接スイッチ | 日本 オムロン | |
| フライングシャーサーボ制御システム | アメリカ・エメソン | |
| モーションコントロールボード | ドイツ MKS-CT150 | |
| ロータリーエンコーダ | 無錫瑞埔 | |
| 送りドライブ | 台湾デルタ | |
| ヒューマン・マシン・インターフェース | 台湾WEINVIEWまたはMCGS | |
| サンギア | 中国深セン | |
| 空気圧コンポーネント | 浙江ソナーCSM | |
| 周波数コンバータ | シメンス |
機械詳細写真
手術
操作
① オンにする—启アニメーション
② E-STOP—急停止
③ 電源を切ります—关机
④ 手動/自動—手動/自動
⑤ 速度調整—速度调节
操作言語の変更:英語または中文(中国語)
主電源を入れます
「オンにする」ボタンをクリックします
自動モードでは、機械をダブルフェーサーに接続する必要があり、機械が走行速度を自動的に制御します。
手動モードでは、動作速度はポテンショメータを介して手動で調整されます。 （動作速度は生産ライン速度より若干速い程度が目安です）
NC 切断コントロールをクリックします。
「加工長さ」と「加工量」を設定します。
「NC 切断開始」をクリックすると、速度が上がり、機械が動作を開始します。
新たに「加工長さ」と「加工数量」を設定すると順序が変わります。
安全上の注意事項
安全には 2 つの側面が含まれます。1 つは従業員の安全です。次に、機械の安全性です。
1. オペレーターは、まず作業前のスキルトレーニングを受けなければなりません。
2. オペレーターは安全訓練を受けなければなりません。
3. 緩みや機械の不要な損傷を防ぐために、ファスナー、特にクロスカットブレードのファスナーを定期的にチェックしてください。
4. 機械の回転部分の動作状態、特にベアリングの動作状態を定期的に確認してください。
5. クロスカットブレードを交換および調整するときは、ブレードの怪我を避けるために安全手袋を着用してください。
6. 機械が正常に動作しているときは、人身事故や機械の損傷を避けるため、機械への立ち入りは固く禁止されています。
7. 制御部のソフトウェアおよびハードウェアの管理には十分注意し、むやみに改造、追加、削除を行わないでください。
8. 専門家以外の方が機械を修理することは固く禁じられています。
