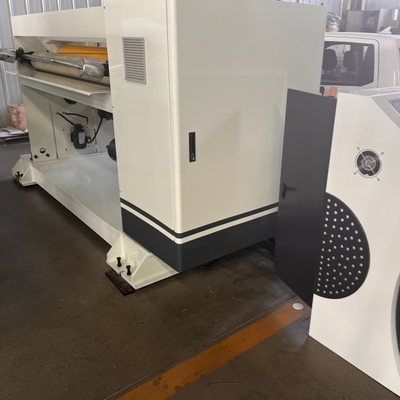

NC-100 NC切断器用螺旋ナイフ
構造の特徴:
技術パラメータ:
ローラー直径パラメータ:
注: すべての磨きロールが処理された後,硬いクロム塗装 (ナイフシャフトの下を除く場合を除き)
電動モーターと電動パラメータ:
主に購入された部品,原材料,原産地:
| 主要部品の名称 | ブランドや原産地 | 材料と種類 |
| フルACサーボモーター | 上海・フティアン | 18.5KW |
| 給電周波数モーター | ヘベイ・ヘンシュイ・ヨンシューン | |
| 軸承 | HRB,ZWZ,LYC | 日本NSKのナイフローラーベアリングを上下に |
| ベルト | ドイツ OPTIBELT | |
| 袖を上へ | シアンヤング・チャオウエ | |
| シートベルトベアリング | チェジアン・ウフアン | |
| 接触器とリレー,中間リレー | フランス シュナイダー | |
| 接近スイッチ | 日本 OMRON | |
| フライングシアサーボ制御システム | アメリカ・エマーソン | |
| モーションコントロールボード | ドイツ MKS-CT150 | |
| ロータリー・エンコーダー | 武蔵野市 | |
| 送料駆動 | 台湾デルタ | |
| 人間・マシン・インターフェース | 台湾 WEINVIEW または MCGS | |
| 日光装置 | 中国 シェンゼン | |
| パネウマ部品 | チェジアンソナーCSM | |
| 周波数変換器 | シメンス |
機械は主に切断軸の内輪 (2),切断軸の外輪 (3),接続螺栓 (4),クランプスリーブ (5),切断軸のギア (6),下刃 (7)下刃の固定螺栓 (8)上部刃の上部螺旋 (9) 上部刃の固定螺旋 (10) 上部刃 (11),ギアフリーランス調整軸 (12) メインモーター (13),調整棒 (14),調整螺旋 (15)上部切断軸 (16)下の切断軸 (17) など
1上側の刃の軸 (16) と下側の刃の軸 (17) は炭素鋼で作られ,良好な硬さのために熱処理されています.
2刃を調節する際には,刃の棒を刃の棒のソケットに挿入して手動で回します.
3片刃を調整する際には,下片刃の固定螺栓 (8) を 1/4 回放し,上片刃 (11) と下片刃 (7) が適切に収まるように上片刃の固定螺栓 (10) を調整します.
4刃を調節する際には,歯車接続螺栓 (16) を緩め,歯車側クリアランス調節螺栓 (15) を調節し,刃軸の歯車側クリアランスを排除する.
5拡張袖 (5) は,刃の軸外輪 (3) と刃の軸外輪 (6) を刃のロールに接続する.
6スピンドルモーター (13) は,刃のローラーを動かすための電源です.
設置要件
1機械は,基礎の厚さが250mm未満の硬いコンクリートの基礎に設置しなければならない.
2基礎の表面は平らで平らで,平らさは2mm/mを超えない.
3機械は,基礎に固定される前に,平らさ0.4mm/mを超えないレベルに調整されなければならない. 試験器具:正方形レベル. 試験位置:ナイフホルダー固定横梁.
4機械が基礎に設置されたとき,機器が1mm/m以上の平行性を持つ平行であることを確認します. 試験器具:レベル; 試験位置:両端のマシンフレームの両側.
機械の設置
機械が設置されたとき,ユーザの電源は機械の電源キャビネットに接続されるべきです.そして空気キャビネットの前端に空気スイッチを設置し,いつでも機械の電源をオフまたはオンにする.
機械を設置する際には,使用者の圧縮気管を機械の気圧三重管に接続する必要があります.ストップバルブが前端に設置され,機械の圧縮空気供給をいつでもオフにしたり,オンにしたりする (下図のように).
空気管のパラメータは:PN0.6MPa,DN10
機械の平らさを調整する
機械を設置した後,レベルメーターを観察し,水平度は0.1mm/1000mm×1000mm以内になるまでスクリューを調整し,アンカーボルトのナッツを締めます.機械の少なくとも4つの角の平らさを調整するために同じ方法を使用.
オペレーション
1 起動する
2 E-STOP 急停
3 切断機を消す
4 マニュアル/自動 手動/自动
5 速度調整 速度調整
操作言語を変更する:英語 中文 (中国語)
自動モードでは,機械はダブルファザーに接続され,機械は自動的に走行速度を制御します.
手動モードでは,動作速度はポテンチオメーターを通じて手動で調整されます. (動作速度は生産ラインの速度よりもわずかに高い必要があります)
処理長さと処理量を設定する.
切断開始ボタンをクリックすると,マシンが動作します.
オーダーセット
"Up number"と"Next number"で"待機中の注文"を切り替えることができます
加工された紙が長すぎたり短すぎたりすると,パラメータを変更することで調整できます.
