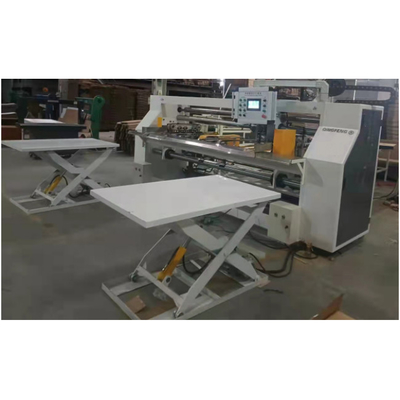

モデル 4600 型6 式 セルボ カーボン 折りたたみ 粘着 機

4600 モデル6 セルボ自動折りたたみグルー (ダブルピース)

機械の壁プレートは45 # 14mm高硬度単品ローリング鋼プレートで作られています.そして残りの作業部品も45 # 6mm 8mm 10mm 12mm 14mm 16mm 18mm 20mm高硬さ単一のローリング鋼板から作られています作業部品の精度を保証するために,CNC表面磨き機で処理されます.

2 メインマシン構造は160×100の重いH型プロファイルで接続され,残りの部分は80×80の重いアルミプロファイルで接続され,機械の安定性を保証します.

3 軸承モデル:C&U 6008RS,6206RS,6006RS,6202RS,6007RS,6301RS,6200RS,6004RS,6901RS51102,51104,KR19;

基本型:CZTUCFL206 CZTUCT207 CZTUCFC205 CZTUCFC207 CZTUCFL204 CZTUCHA207 とのユニバーサルラーヤリング

4 ベルトモデル:

紙の給餌ベルト:L2180mm×W100mm×T8mm (穴付き),8個

コンベアベルト:L5000mm×W60mm×T5mm,10個

5 メインマシンのトランスミッションメカニズムはチェーントランスミッションを採用し,ホイールホイールは,

5/8インチ: 20歯 Ø35 と Ø30,17歯 Ø55 中間,14歯 Ø35 中間,30歯 Ø30.

20歯 Ø22 20歯 Ø38

3/8インチ: 21歯 Ø25,32歯 Ø12,14歯 Ø22

上記のプロケットは全て45#素材でできていて 寿命を延長するために高周波で消化されています

6 紙の給餌部分:紙の給餌ベルトは高品質のゴムベルトで,摩擦と耐磨性が高い.紙の給餌のために紙を上げるために後部セクションは,補助ロールによって支えられています3KWの吸気ポンプを2つ搭載し,紙を吸い込み,紙の配給を助けます. 紙の給餌モーターは,1KWの電力を有する2つのサーボモーターで,紙の給餌の安定性を確保し,紙の給餌の長さは任意に調整できます.

7中央部のメインモーターは,周波数コンバーターで制御される,チェジアン三?? 4KWの減速モーターで駆動されます.電気磁気クラッチと電気磁気ブレーキ制御トランスミッション各側には3組のコンベアベルトがあります

8 粘着 部分: 中部 の 尻尾 の 部分 は,熱い 部分 と 冷たい 部分 で 固定 さ れ て い ます.熱く 溶ける 粘着 体は 形状 を 形成 する 役割 を 果たし,冷たい 粘着 体は 結合 する 役割 を 果たし ます.接着剤コーティングホイルの幅は10mmであり,中間間隔は2mmです熱溶性粘着剤のみを使用すると,季節の変化による粘着剤の開口と爆発を避ける.食品箱が冷蔵庫に入るとすぐに熱溶融粘着が割れるのを避ける.

9中央の形状部分:左側と右側がサーボモーターで固定されています.クランプの感度と精度を保証するために,高速低尖りボールスクリューと特別なスライダーを使用しますまた,使用期間を延長し,紙箱の正確な形状を保証します. カートンの生産性を大幅に向上させる.

10 粘着剤 を 暖める システム: 熱溶性 粘着剤 コーティング ボックス は 純粋 アルミ で でき て い ます.この 材料 は 熱 伝導 性 が 優れ て 粘着 ブロック の 溶解 時間 を 短く し て い ます.上部は,独立した加熱アルミニウム粘着箱で装備されています熱溶けした粘着剤は自動的に下部の粘着箱に流れ,作業に影響を与えず,作業効率を改善します.

11 冷粘着器:冷粘着器のゴムホイールは不oxidable steelで作られ,二重密封された耐腐食ベアリングがあり,使用寿命が長くなっています.

12 作業原理

紙のフィードセクションの両側に紙を配置します. 画面に紙のフィード長を入力し,紙のフィードボタンを押して紙のフィードを開始します.左端と右端の光電気センサーは,紙箱を検知し信号を受け取ります折りたたみの部分に紙が送られ始めます 折りたたみの部分に紙が送られ始めます 折りたたみの部分に紙が送られ始めます折りたたみの部分に達した後紙のプレッシングホイールも落ちて 紙箱も外に出ます 紙箱も外に出ます

電圧: 380V 50HZ 3相4ワイヤ

電気配給リスト
