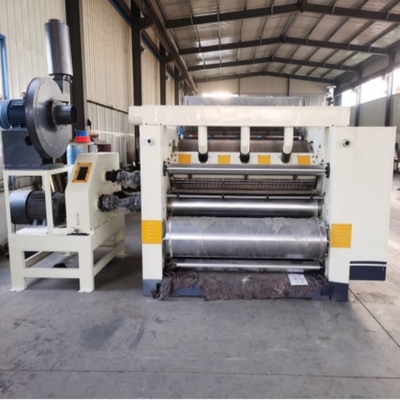

SF-360-2500 モデル モジュラライズされた単面波動化機械 フード吸管構造

SF-360-2500 モデル モジュール化単面機

S構造の特徴:

• ハッド吸気構造が採用され,高圧の強力な扇風機が装備されている.空気吸気器はサイレンサーが装備されている.空気源と電気制御は,同じ操作キャビネットに集中しています操作側が完全に閉ざされ,完全に覆われています.
• マシンベースと壁パネルは高品質の樹脂砂鋳物で作られ,壁パネルの厚さは240mmです. 独立したギアボックス,汎用ジョイントトランスミッション.
• 波紋ロールは48CrMo合金鋼でできています which is quenched and tempered → rough turning → inner hole fine boring → shaft head baking → welding → tempering stress relief → fine turning → rough grinding → medium frequency quenching → CNC grinder fine grinding → tungsten carbide treatment波紋ロールの直径は360mmで,表面硬さはHRC60度以上である.ロールと圧力ロールの主要な部品のベアリングはHavaloベアリングである.
• 圧力ロールは370mmで,表面は粉砕され,クロム化されています. 空気圧は上下移動を制御し,材料は45号中型炭素鋼です.消し,加熱 (バッファ装置で).
• 粘着ローラーユニットは統合されたスケートボード構造を採用し,保守中に機械から移動して保守することができます. これにより作業効率が向上します.粘着ロールの直径は 252mm表面は, 25 行のピット型網状加工で磨き,彫り,その後硬いクロムで塗装されます. スクラパーロールの表面は,磨き,硬いクロムで塗装されています.
• 接着剤 コーティング ユニット は 全体 と し て 移動 でき,接着剤 ロール の 交換 は 迅速 で 便利 です.
• 噴霧湿度調整装置は,波紋フルート型を良好な変形安定状態に保ち,破裂を防ぐために使用されます.
• 自動循環粘着剤供給システムと弁ポンプ粘着剤装置が使用され,良好なバッファ効果があります.
• 主電源は,低故障率で省エネで効率的な変頻モーターで動きます.
• 粘着剤の幅は,すべてのベース紙の幅変化に合わせて電気的に調整されます.
• 波紋ロールと圧力ロールの両方が,安定して動作するダブルシリンダー圧縮装置を採用します.
• 予熱ロールは,すべての金属ホースで接続された,天陽によって生産 φ400mmのシームレス鋼管を採用
• 粘着剤の量は電気的に調整されます.タッチスクリーンが表示され,動作し,粘着剤のギャップは高精度でエンコーダーを通して送信されます.
• 電源と操作部位は,安全網で装備され,機械が動いているときの職員の安全を保証します.
• モジュール構造で,タイルロール組と粘着コーティング組はすぐに交換できます.

技術パラメータ:

1作業幅: 2500mm

2操作方向:左または右 (顧客の工場によって決定されます)

3設計速度: 180m/min 作業速度: 120-150m/min

4温度範囲: 160~200°C

5空気源: 0.4-0.9Mpa

6蒸気圧: 0.8-1.3Mpa

7波紋フルートタイプ (A,B,C,E,UVオプション)

M についてオートルパラメーター:

1メインモーター: 30KW 名電圧: 380V 50Hz 連続 (S1) 動作モード

2吸気モーター: 18KW 定電圧: 380V 50Hz 連続 (S1) 動作モード

3 粘着調節器; 100W 名電圧: 380V 50HZ 連続 (S2) 動作モード

4 粘着調整ギャップモーター; 250W 定数電圧:380V 50HZ連続 (S2) 動作モード

5 粘着ポンプモーター: 2.2KW 定電圧: 380V 50Hz 連続 (S1) 動作モード

ローラーパラメーター:

1波紋ロール直径: ¢360mm

2圧力ロール直径: ¢370mm

3粘着ロール直径: 252mm

4固定ペストロールの直径: ¢142mm

5予熱器直径: ¢400mm
