| 1 |
有効幅 |
2200mm | 2 |
デザインプロデュースのスピード |
250m/分 |
| 3 |
3層の経済スピード |
200～230m/分 | 4 | 5層の経済速度 | 180～210m/分 |
| 5 |
長手方向の分離精度 |
±1mm | 6 |
クロスカット精度 |
±1mm |
A、技術パラメータ:
|
作業幅 |
2200mm |  |
|
設計速度 |
250m/分 | |
|
経済のスピード |
180～230m/分 | |
|
ホットプレート番号 |
600mm×18本 | |
|
冷却部の長さ |
5メートル |
|
|
温度要件 |
160〜200℃ | |
|
蒸気圧力 |
0.8～1.3MPa | |
|
空気圧 |
0.5～0.6MPa | |
|
空気圧プレート |
13グループ |
|
| 作業力 | 380V 50Hz 90KW |
B、構造的特徴:
|

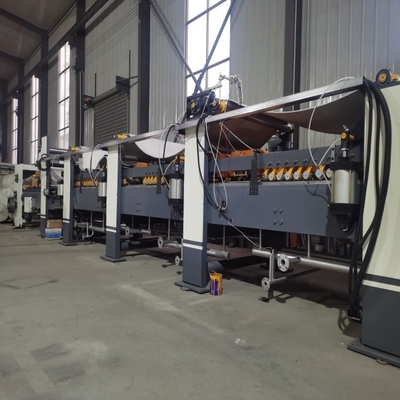

★両面機は、片面段ボール紙と顔紙を貼り合わせ、加熱プラテン加熱、接着剤ペースト、平らな段ボールを製造するステレオタイプです。 ★ホットプレート表面は研磨加工、ホットプレート幅600mm、合計18枚のホットプレート、大臣冷却ステレオタイプ5mを採用。ホットプレートはコンテナボード、密閉圧力容器証明書、検査証明書を採用。隔壁隔離構造の内部サーマルパネルにより、蒸気のS字流れ、蒸気、水の分離機能が明らかになり、蒸気の利用率が向上します。 ★ホットプレートは空気圧プレート構造を採用しています。プレッシャープレート昇降はエアー構造を採用しています。 14組のスプリング空圧プレートが標準装備されています。 ★加熱プレートのヒートパイプは複数のセクションで温度を制御し、温度表示が付いています。 ★上部綿ウェビングは補正空気圧バルブによって自動的に中心に配置され、二重シリンダーを使用してS字型綿ウェビング張力装置が制御されます。締め付け量は多めです。 ★下部ベルトは空気圧張力機構を採用しており、構造はシンプルで実用的で、下部コンベアベルトの左右は自動的に修正および調整され、両側で手動で調整することもできます。 ★ギヤボックス駆動部は独立構造を採用、材質にはギヤ鋼ZG-500番を採用、ギヤ潤滑には油浸を採用。 ★電気部品は国際的に有名なブランドを使用しており、デバイスは安定して信頼性の高い動作をします。 ★モーター周波数エネルギー、低速トルク、広い速度範囲、信頼性が高く、メンテナンスが簡単なメインドライブモーター。 ★高強度プロファイルGBのメインバックボーン、堅牢な構造、美しい外観、高速作業に適しています。 |
C、メインコンポーネントパラメータ:
|
部品名 |
仕様 |
表面処理 |
|
上部駆動ゴムローラー |
￠800mm |
耐摩耗性ゴムで覆われています |
|
下駆動ゴムローラー |
￠600mm |
耐摩耗性ゴムで覆われています |
|
前後従動ベルトローラー |
￠215mm |
丸研削 クロムメッキ研磨 |
|
トップテンションローラー |
￠155mm |
丸研削 クロムメッキ研磨 |
|
上部ベルト調整ローラー |
￠130mm |
丸研削 クロムメッキ研磨 |
| 梱包と発送 |
長距離走行に適した防湿・耐衝撃パッケージを採用
交通機関やさまざまな気象条件。メンテナンスと運用のフルセット
マニュアルが付属しています。
|
