| 1 |
効果的幅 |
2200mm | 2 |
設計生産速度 |
250m/min |
| 3 |
3層の経済速度 |
200〜230m/min | 4 | 五層の経済速度 | 180〜210m/min |
| 5 |
縦断分離精度 |
±1mm | 6 |
横切りの精度 |
±1mm |
A,技術パラメータ:
|
作業幅 |
2200mm |  |
|
設計速度 |
250m/min | |
|
経済的なスピード |
180〜230m/min | |
|
ホットプレート番号 |
600mm×18パーツ | |
|
冷却部分の長さ |
5メートル |
|
|
温度要求 |
160~200°C | |
|
蒸気圧 |
0.8-1.3Mpa | |
|
空気圧 |
0.5.0.6Mpa | |
|
パネウマティック・プレッシャー・プレート |
13 グループ |
|
| 労働力 | 380V 50Hz 90KW |
B 構造的特徴:
|

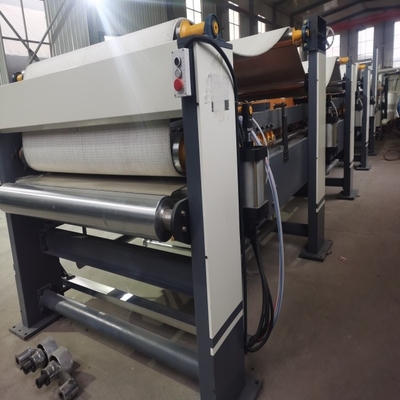

★双面機は,片面のゴーグル紙と顔紙を貼り付け,フラット紙を生産するために,加熱されたプレート加熱,粘着ペスト,ステレオタイプです.
★ホットプレートの表面は磨きで処理され,ホットプレートの幅600mm,合計18個ホットプレート,大臣冷却ステレオタイプ5m.ホットプレートはコンテナボードを採用します.附属された圧力容器証明書と検査証明書隔壁隔離構造のための内部熱パネル,S形の蒸気流量,蒸気,水分離機能が明らか,蒸気利用率を向上させる.
★ホットプレートは気圧プレートの構造を採用. 圧力プレートのリフティングは気圧構造を採用. 14セットのスプリング気圧プレートは標準です.
★暖房プレートの熱管は複数の部分で温度を制御し,温度表示器を持っています.
★上部の綿網は,自動的に調整する気圧弁によって中心化され,ダブルシリンダーは,S形の綿網の緊張装置を制御するために使用されます.圧縮量は大きい.
★下部帯は空気力張力メカニズムを採用し,構造はシンプルで実用的です.下部コンベアベルトの左と右は自動的に修正され,並べられます.両側から手動で調整することもできます.
★ギアボックス駆動装置は独立した構造を使用し,材料はギア鋼ZG-500番号,油浸したギア潤滑を使用します.
★電気コンポーネントは国際的に有名なブランドを使用し,装置は安定して信頼性の高い動作です.
★モーターの周波数エネルギーのためのメインドライブモーター,低速トルク,広い速度範囲,信頼性,容易な保守.
★高強度プロファイルの主な骨組み GB,固い構造,美しい外観,高速作業に適しています.
|
C,主要部品のパラメータ:
|
部分名 |
仕様 |
表面処理 |
|
上部駆動用ゴムロール |
¢800mm |
耐着ゴムで覆い |
|
下部駆動用ゴムロール |
¢600mm |
耐着ゴムで覆い |
|
前後駆動ベルトロール |
¢215mm |
丸い磨き クローム塗装 磨き |
|
超圧ローラー |
¢155mm |
丸い磨き クローム塗装 磨き |
|
上部ベルト調整ロール |
¢130mm |
丸い磨き クローム塗装 磨き |
D,主要部品のブランドと起源:
|
シリアル番号 |
主要部品の名称 |
ブランドや原産地 |
コメント |
| 01 |
主骨格
|
ティアンガンまたはライ・ギャングの生産プロファイル |
NO.36チャネルとNO.16Iビーム |
| 02 |
ドライブ ウォールボード |
ヘベイ・ハンドン |
Q345 |
| 03 |
熱板 |
ティアンガン,ジガン |
Q235B コンテナボード |
| 04 |
主動モーター |
シメンス |
90KW 周波数モーター |
| 05 |
綿の網 |
シェンヤング |
厚さ:9mm |
| 06 |
罠 |
アームストロング アメリカ合衆国 |
浮遊機 |
| 07 |
低電圧電気機器 |
シエメンズ |
コンタクター,リレー,ボタン |
| 08 |
パネウマ部品 |
エアタックかソノ |
|
| 09 |
周波数変換器 |
デルタか イノヴァンスか |
|
| 11 |
ローヤリング |
C&U |
|
| 12 |
座席付き軸承 |
フジアン語 |
| 梱包 と 輸送 |
長距離道路に適した湿度防止と衝撃防止の包装を採用
整備と運用の完全なセット
ガイドブックも含まれています
|
