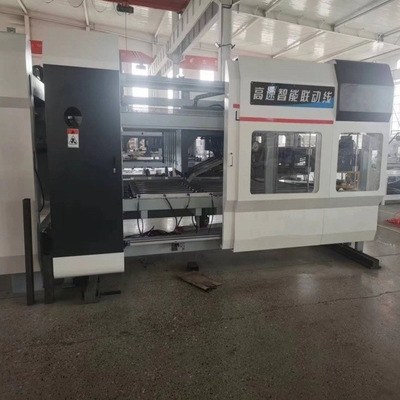

フレキソ折りたたみグルアカートン生産ライン
最大走行速度: 350 メートル/分
最大包装速度: 20 パッケージ/分
設備の特徴：
包装部門の機械構成:
(1)、台州 Haoli レデューサー
(2)、AirTACシリンダー、電磁弁
(3)、広東ダフィー動力伝達シャフト
(4)、ハルビンベアリング
電気的構成:
(1)、パンソニック PLC
(2)、Simens コンタクター
(3)、シュナイダーボタン
(4)、スイッチング電源:台湾MEAN WELL
(5)、光電スイッチ北京
(6)、リレーオムロン
(7) ヒューマンマシンインターフェース Kunlun Tongtai
主制御コンピュータ PLC: Pansonic
タッチスクリーン: 崑崙通泰
スイッチング電源：MEAN WELL
周波数コンバータ: デルタ
中間リレー：オムロン
サーキットブレーカー: シメンス
連絡者: Simens
光電スイッチ：上海実業集団
端子台：チント
動作原理
カートン接着セクションと印刷およびダイカットセクションは接続され、使用され、同期して動作するため、印刷、ダイカット、またはスロットが付けられたボール紙がスムーズにカートン接着セクションに入ることができます。梱包機はカートン糊付けセクションに接続されています。段ボールの接着、折り畳み、修正が完了すると、パレットはベーラーに輸送されます。ベーラーには光電センサーが搭載されており、信号を PLC に送信します。 PLC はベーラーの各部の動作を制御します。
機械部品の選択:
1. 自動接着剤供給、接着剤の循環、接着剤の破損がなく、手動で接着剤を追加する必要がなく、時間と労力を節約します。あらゆる種類の接着剤に適しています。
2.ステンレス鋼の接着剤コーティングホイール、耐食性、耐摩耗性、均一な接着剤コーティング、接着剤の節約、使用される接着剤の量は手動接着剤コーティングの約3分の1です。
3. 折り畳み部分には調整可能なマルチパスプレスホイールセットが装備されており、カートンの折り畳みがよりスムーズになり、接着がより美しく正確になります。
4. 計数セクションはカートンの積み重ねを修正し、積み重ねと出力は安全、安定、正確でエラーがありません。デジタル制御なので操作も簡単です。機械を止めずに入力できます。
Machineパラメータ
最高速度:320メートル/分
起動されるパッケージの最大数:20パック
最大段ボールサイズ:700mm×500mm
最小段ボールサイズ:195mm*105mm
段ボールの最大幅（スイングカバーを含む）：1100mm
段ボールの最小幅（スイングカバーを含む）：240mm
最大スタッキング高さ:350mm
最小スタッキング高さ:80mm
1パックあたりの最大数量:50個
パッケージあたりの最小数量:10個
ベルト：Siglin（中国・ドイツ合弁会社）
| モデル | 2400モデル | 2600モデル | 2800モデル | 2000年モデル |
| サイズA(mm) | 80-660 | 80～660 | 80-660 | 80-660 |
| サイズB(mm) | 470-2400 | 600～2600 | 600-2800 | 600-2000 |
| サイズC(mm) | 130-660 | 165–660 | 165-660 | 135-660 |
| サイズD(mm) | 170-1050 | 240～1200 | 240-1200 | 200～1000 |
| 設置面積(mm) | 10～3m | 10.5～3.5m | 10.5～3.7m | 10～3.5m |
| 力(KW) | 8kw | 8kw | 8kw | 8kw |
| 総重量(た) | 5T | 5.5T | 5.5T | 5.5T |
2～8mmの3層、5層段ボールを加工できる機械です。
メンテナンスと注油の図
写真のマーク部分は、機械を正常に動作させ、機械をより長くご使用いただくために、「半月に一度」の定期的な給油とメンテナンスを心がけてください。
基礎図
