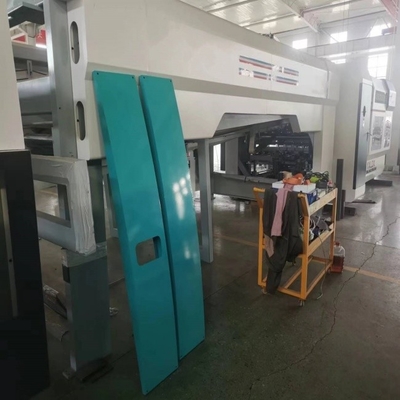

フレキソ折りたたみグルアカートン生産ライン
主制御コンピュータ PLC: Pansonic
タッチスクリーン: 崑崙通泰
スイッチング電源：MEAN WELL
周波数コンバータ: デルタ
中間リレー：オムロン
サーキットブレーカー: シメンス
連絡者: Simens
光電スイッチ：上海実業集団
端子台：チント
動作原理
カートン接着セクションと印刷およびダイカットセクションは接続され、使用され、同期して動作するため、印刷、ダイカット、またはスロットが付けられたボール紙がスムーズにカートン接着セクションに入ることができます。梱包機はカートン糊付けセクションに接続されています。段ボールの接着、折り畳み、修正が完了すると、パレットはベーラーに輸送されます。ベーラーには光電センサーが搭載されており、信号を PLC に送信します。 PLC はベーラーの各部の動作を制御します。
Machineパラメータ
最高速度:320メートル/分
起動されるパッケージの最大数:20パック
最大段ボールサイズ:700mm×500mm
最小段ボールサイズ:195mm*105mm
段ボールの最大幅（スイングカバーを含む）：1100mm
段ボールの最小幅（スイングカバーを含む）：240mm
最大スタッキング高さ:350mm
最小スタッキング高さ:80mm
1パックあたりの最大数量:50個
パッケージあたりの最小数量:10個
ベルト：Siglin（中国・ドイツ合弁会社）
| モデル | 2400モデル | 2600モデル | 2800モデル | 2000年モデル |
| サイズA(mm) | 80-660 | 80～660 | 80-660 | 80-660 |
| サイズB(mm) | 470-2400 | 600～2600 | 600-2800 | 600-2000 |
| サイズC(mm) | 130-660 | 165–660 | 165-660 | 135-660 |
| サイズD(mm) | 170-1050 | 240～1200 | 240-1200 | 200～1000 |
| 設置面積(mm) | 10～3m | 10.5～3.5m | 10.5～3.7m | 10～3.5m |
| 力(KW) | 8kw | 8kw | 8kw | 8kw |
| 総重量(た) | 5T | 5.5T | 5.5T | 5.5T |
2～8mmの3層、5層段ボールを加工できる機械です。
メンテナンスと注油の図
写真のマーク部分は、機械を正常に動作させ、機械をより長くご使用いただくために、「半月に一度」の定期的な給油とメンテナンスを心がけてください。
基礎図
別紙1
購入者様がご用意いただくもの：
1. 機械が到着したら、5 ～ 8 トンの長いフォーク リフトを準備します。
2. 関連する場所を準備します。
3. 主電源コード、ガスを準備します。
4. セキュリティ担当者の支援。
5. 段ボールを準備し、いつでも機械をテストします。
アタッチメント2
安全な操作:
1. 作業に入る前には、作業服、作業靴を着用し、ボタンや袖口をしっかりと締め、ポケットなどに落ちやすいものは入れないでください。
2. 作業員が出勤したら、装置の作動範囲内に人やゴミがないことを確認してください。機器の保護カバーは損傷がなく、緩んでいない必要があります。
3. 装置を始動する前に、ベルを鳴らして警報を鳴らしてください。装置の動作範囲内に人がいないことを再確認してから起動してください。
4. 装置の稼働中は、すべての稼働作業面に手で触れたり、メンテナンスや拭き取り作業を行うことは厳禁です。走行部分を横断することはできません。
5. 乗組員は、分業に応じた持ち場を厳守し、無断で持ち場を飛ばしたり、持ち場を離れたりしてはならない。常に機器の操作に注意を払う必要があります。
6. 装置の稼働中は、すべての稼働作業面に手で触れたり、メンテナンスや拭き取り作業を行うことは厳禁です。走行部分を横断することはできません。
7. 乗組員は、分業に応じた持ち場を厳守し、無断で持ち場を飛ばしたり、持ち場を離れたりしてはならない。常に機器の操作に注意を払う必要があります。
異常が見つかった場合は、直ちに機械を停止してください。
8. 作業中は、機器の周りで遊んだり、大きな音を立てたりしないでください。
9. 作業プロセス中、作業場所は清潔で滑らかに保たれなければなりません。デバイスの周囲に物が散らかっていないことを確認してください。工具や部品は指定された場所に配置する必要があります。
10. この機械のオペレーターは、装置のメインボタンの機能と位置を熟知している必要があります。事故が発生した場合、誰でも非常停止スイッチを押すことができます。
