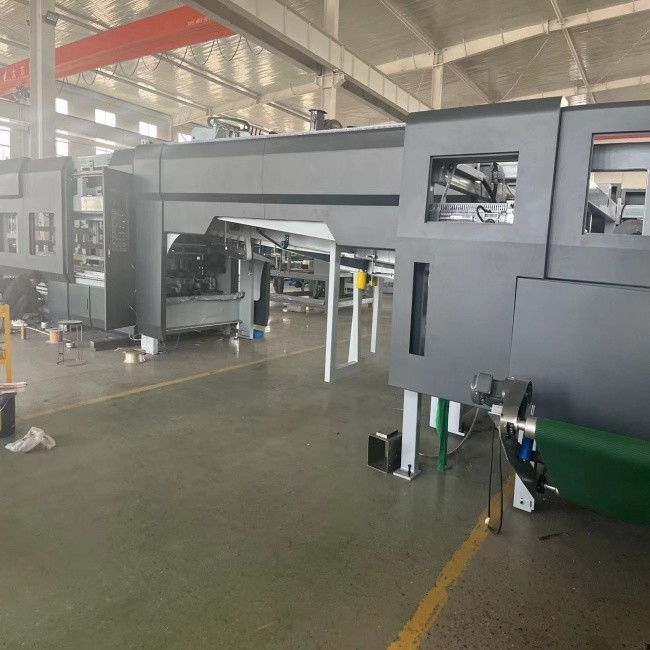

折りたたむ粘着紙の生産ライン
最大走行速度:350m/min
最大梱包速度:20パック/分
装備の特徴:
パッケージ部門の機械構成:
(1) 台州・ハオリ 減速機
(2) AirTACシリンダー,電磁弁
(3) 広東ダフィー電源送電軸
(4) ハルビン座標
電気構成:
(1) パナソニック PLC
(2) シメンスコンタクター
(3) シュナイダーボタン
(4) 切り替える電源:台湾 MEAN WELL
(5) 光電スイッチ
(6), リレー オムロン
(7) 人と機械のインターフェース クンラン・トンタイ
機械部品の選択
1. 自動接着剤供給,循環接着剤,決して接着剤を割らない,手動で接着剤を加える必要はありません.時間と労力を節約します.あらゆる種類の接着剤に適しています.
2ステンレス鋼の粘着コーティングホイール,耐腐蝕性,耐磨性,粘着コーティングを均等に,粘着を節約,使用された粘着の量は手動粘着コーティングの量の約3分の1です.
3折りたたみの部分は,調整可能な多通行圧縮ホイールセットで装備されており,これは紙箱の折りたたみを滑らかにし,粘着をより美しく正確にします.
4. カウントセクションは,紙箱のスタッキングを修正し,スタッキングと出力は安全で安定し,正確でエラーなしです. デジタル制御され,操作が簡単です.機械を停止することなく入力することができます.
M についてアキンパラメータ
最大速度:320m/分
放出された最大数:20 パッケージ
紙の最大サイズ:700mm*500mm
紙の最小サイズ:195mm*105mm
紙の最大幅 (スイングカバーを含む):1100mm
紙の最小幅 (スイングカバーを含む):240mm
最大積み上げ高さ:350mm
最低スタッキング高さ:80mm
梱包量最大:50個
パッケージ1個あたりの最小量:10個
ベルト:シグリン (中国とドイツの共同事業)
| モデル | 2400モデル | 2600モデル | 2800モデル | 2000モデル |
| サイズA (mm) | 80〜660 | 80660 | 80〜660 | 80〜660 |
| サイズB (mm) | 470〜2400 | 600~2600 | 600〜2800 | 600〜2000 |
| サイズC (mm) | 130~660 | 165・660 | 165から660 | 135-660 年 |
| サイズD (mm) | 170〜1050 | 240 円1200 | 240〜200 | 200から1000 |
| 設置面積 (mm) | 10〜3m | 10.5〜3.5m | 10.5-3.7m | 10〜3.5m |
| パワー(KW) | 8kw | 8kw | 8kw | 8kw |
| 総重量(T) | 5T | 5.5T | 5.5T | 5.5T |
この機械は,2-8mmの3層と5層の波紋紙を処理することができます
メンテナンスと潤滑図
画像の標識された領域では機械の正常な動作と機械の寿命の延長を確保するために,定期的な給油と保守に注意してください"半月に一度".
基礎図
付属品
安全運転:
1仕事を始める前に,仕事服と仕事用靴を履き,ボタンを固定し,手錠を固定し,簡単に落ちるものをポケットに入れてはいけません.
2乗組員 が 作業 に 到着 し た 後,機器 の 操作 範囲 の 中 に 人 や 破片 が ない こと を 確認 し ます.機器 の 保護 蓋 は 壊れ ない もの で,松散 し ない もの で ある べき です.
3装置を起動する前に,ベルを鳴らしてアラームを鳴らします. 装置の操作範囲内には誰もいないことを再確認した後のみ,装置を起動することができます..
4設備が動作しているとき,すべての作業面を手で触ることは厳禁であり,保守および拭き作業は許されません.走行部位を横断することは許されません..
5乗組員は労働の分業に従って 職務を厳格に守るべきで 職務をスキップしたり 許可なしに職務を離すことも 禁じられています彼らは常に機器の操作に注意を払う必要があります.
6設備が動作しているとき,すべての作業面を手で触ることは厳禁であり,保守および拭き作業は許されません.走行部位を横断することは許されません..
7乗組員は労働の分業に従って 職務を厳格に守るべきで 職務をスキップしたり 許可なしに職務を離すことも 禁じられています彼らは常に機器の操作に注意を払う必要があります.
異常が発見されたら 機械を即座に停止してください
8作業中に,誰も機器の周りを遊んだり,大きな音を出すことは許されません.
9. 作業過程中,作業場は清潔でスムーズに保たなければなりません. 装置の周りに混雑がないことを確認してください. ツールや部品は指定された場所に配置する必要があります.
10この機械の操作者は,機器の主なボタンの機能と位置を熟知する必要があります.事故が発生した場合,誰もが緊急停止スイッチを押すことができます.
