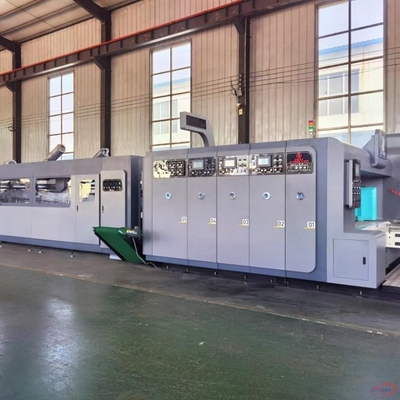

高周波ボックス修正 FFG フレックスプリント 折りたたみ グルーバーケース製造機

折りたたむ粘着紙の生産ライン

最大走行速度:350m/min

最大梱包速度:20パック/分

目的と特徴:

• CNC制御システム 障害表示 生産制御 遠隔保守
• 自動検知・定位システム プレート・ロード・ドライブ・システム プレート・交換
• 拡大したダストボックス,反静的装置,中央のダスト収集,圧力保護,効果的なダスト除去
• 精度と耐久性を確保するために,吸管ホイールトランスミッションと駆動のために合金鋼精密接地ギアを採用します.
• 精密なガイドと制御ホイールシステム,爆発防止のワイヤー,優れた折りたたみおよび形成効果.
• "上下"高速紙の積み重ねとリサイクル収集システム,表面磨きから保護,高い生産効率.
• 電気部品,トランスミッションベアリングなどには 国際ブランドが使用され,欧州CE認証があります.

計算出力単位:

• "上下"の収集システムで,表面磨きから効果的に保護され,生産に適応性が高い.
• 高周波ボックスの修正 ファンによる紙の落下 空気圧の平ら化 循環型トランスミッション
• 多式サーボ駆動制御 高速カウント 積み重ね リサイクル収集システム 高生産性を保証します
• カウンティングユニット用のコンベアベルト出力 紙圧縮ロールアシスト 電気調整可能な紙隙間
• 水平移動 計算出力ユニットの電気調整

折りたたみユニット:

• 折りたたみの精度と高速安定性を保証する高強度折りたたみの箱の橋腕を拡張した.
• 線形ガイド同期横向き運動システムを使用し,中部に高強度ブリッジサポートがあり,スムーズな移動が可能.
• 調整可能なクリアランスを持つ弾性ガイドロールシステムで,圧縮損傷から保護し,紙の詰まりを効果的に解決します.
• 折りたたむ形状のガイドホイールシステム,支援のためのガイドバー,上部と下部ベルトクランプ輸送と良い折りたたみ効果.
• 後ろの吸気ベルトトランスミッション,両側から独立して動いているモーターで,誤差を効果的に修正する.

移動ユニット:

• CNCリンク制御,便利で迅速な調整
• 弾性導圧ローラー装置 上下帯の固定トランスミッション
• 複数のゴミ除去装置:空気ナイフ,ブラシ,電気ローラーブラシ,優れたゴミ除去効果.
• 恒温調節可能な粘着システムで,最適な粘着特性を保つために,粘着剤の温度を一貫して維持します.
• メッシュホールの大きな粘着輪システム,安定した粘着,制御された粘着量,電気調整位置

装備の特徴:

• 紹介
• 1. すべての紙輸送ベルトは,独立して移動することができます. 紙輸送ベルトは,紙圧縮ホイール,扇風機,ブラシを装備して,廃棄紙を最大限に清掃します.ガイドホイルの装置電気の左と右歩行,サイズを調整しやすい
• 2粘着車:ステンレス鋼で作られ,より耐久性があり,腐食耐性があります. 粘着ホッパーには線形ガイドが装備されており,位置調整がより便利で正確です.
• 3折りたたみ部分: 主な機能は,紙箱を折りたたみ,修正プレートを使用して,標準の箱に紙箱を折りたたむために,圧線を修正することです.
• 4鋳造の掃除では,スクレイピング部分と折りたたみ部分がきれいになっていない場合は,紙の残骸は再びきれいにします.

• 5パーツを一緒に叩く: ポイントを一緒に叩き,数える光,数える光,そして修正を通して正確な数値でそれらを押し出す.
• 6出力部分: 押した後に,上の紙ホルダーは出力のためにスムーズに押します.

パッケージ部門の機械構成:

(1) 台州・ハオリ 減速機

(2) AirTACシリンダー,電磁弁

(3) 広東ダフィー電源送電軸

(4) ハルビン座標

電気構成:

(1) パナソニック PLC

(2) シメンスコンタクター

(3) シュナイダーボタン

(4) 切り替える電源:台湾 MEAN WELL

(5) 光電スイッチ

(6), リレー オムロン

(7) 人と機械のインターフェース クンラン・トンタイ

• 8. コントロールパネル;PLC制御を採用し,ゼロ化とメモリなどの機能があります. (タッチスクリーン制御と組み合わせたPLCは選択できます)
• 9機械の各動作のための制御パネルは,左と右の動き,紙プレートの上昇と低下を制御します.

M についてアキンパラメータ

最大速度:320m/分

放出された最大数:20 パッケージ

紙の最大サイズ:700mm*500mm

紙の最小サイズ:195mm*105mm

紙の最大幅 (スイングカバーを含む):1100mm

紙の最小幅 (スイングカバーを含む):240mm

最大積み上げ高さ:350mm

最低スタッキング高さ:80mm

梱包量最大:50個

パッケージ1個あたりの最小量:10個

ベルト:シグリン (中国とドイツの共同事業)
