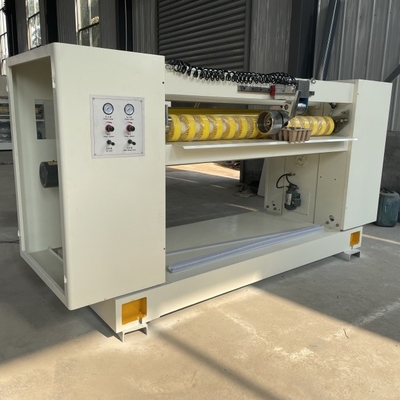

NC-100 NCカッターヘリカルナイフ

クロスカッティングマシンとしても知られる段ボール紙クロスカッティングマシンは、カートン加工機械のカテゴリーに分類されます。段ボール紙クロスカット機は、段ボールの生産ライン内で、段ボールを最終製品に切断するために使用される装置です。その技術的性能と装置の調整は、最終的なカットサイズの精度、折り目が切れるかどうか、完成したボール紙のカットエッジの滑らかさと外観に直接影響します。


段ボール紙クロスカット機は、段ボール生産ラインに不可欠な独立型機械の 1 つです。クロスカットマシンには、伝達制御方式により機械式クロスカットマシンとコンピュータ制御クロスカットマシンの2種類があります。コンピュータ制御のクロスカッティングマシンは、産業用制御コンピュータを通じて操作されます。あらかじめ設定された長さに基づいてナイフシャフトの回転を制御して段ボールを切断します。精密な機械伝達と組み合わせることで、切断誤差を±1mmの範囲に抑えることができます。コンピュータ制御のクロスカッティングマシンには、ヘリカルナイフクロスカッティングマシンとストレートナイフクロスカッティングマシンがあります。ヘリカルナイフクロスカッティングマシンは、厚いボール紙の高速切断に適しており、スムーズな切断とより長い刃の寿命を実現します。

構造上の特徴:

• 200 個の注文を保存し、カッターの仕様を迅速かつ正確に交換し、停止することなく注文を変更でき、ネットワーク化されたコンピュータにより生産管理が容易になります。
• ナイフシャフトドライブギアは精密鍛造鋼高周波焼入れ、バックラッシュのないトランスミッション、高度なキーレス接続、高いトランスミッション精度です。
• 切断機は、象眼フロントスチールブレードナイフスパイラル構造、鋸歯状ナイフを採用しています。はさみ、鋏、剪断力、刃の寿命が長い
• フィードローラーの周りにはサンギアプラテン方式が使用されており、スムーズな搬送、均一な圧力、プレートボードのつぶれや詰まりの原因になりやすいです。
• このモデルはブレーキエネルギー貯蔵装置（非ダイナミックブレーキ）であるため、生産プロセスでのエネルギー消費、平均電力消費量は通常のNC切断機の1/3で、70％以上の電力を節約し、コスト削減の目標を達成します。
• 精密に調整可能なギャップなしギアにより、正確なブレードの噛み合いとランニングバランスを確保します。
• 各ギアポジションに2つの銅を分配した独立したオイルポンプとフィルターを使用し、オイル、潤滑、冷却を行います。
• ナイフローラー：高品質の鍛造鋼材、バランスが取れており、安定性が良好です。

ローラー直径パラメータ:

• ナイフシャフト中心距離の十字：￠216mm
• 下搬送ローラー前径 ￠156mm
• 搬送下ローラー径後：￠156mm
• プラテンローラー前径：￠70mm
• プラテンローラー前径：￠70mm

注：ローラーは全て研削後、ハンドル部（ナイフシャフト下を除く）に硬質クロムメッキを施しております。

動力モーターと電気的パラメータ:

• メインドライブモーター電力: 18.5KW フル AC 同期サーボ
• モーター電力供給前後:3KW(周波数制御)
• 潤滑油ポンプモーター出力:0.25KW

主に購入した部品、原材料、産地：
