NC カッター 波紋紙の生産ライン カードボードを正確に切る

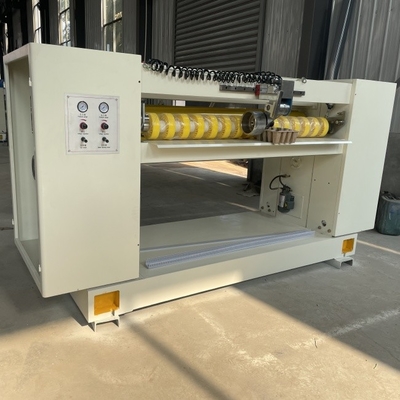

NC-100 NCカッターヘリカルナイフ

クロスカッティングマシンとしても知られる段ボール紙クロスカッティングマシンは、カートン加工機械のカテゴリーに分類されます。段ボール紙クロスカット機は、段ボールの生産ライン内で、段ボールを最終製品に切断するために使用される装置です。その技術的性能と装置の調整は、最終的なカットサイズの精度、折り目が切れるかどうか、完成したボール紙のカットエッジの滑らかさと外観に直接影響します。


段ボール紙クロスカット機は、段ボール生産ラインに不可欠な独立型機械の 1 つです。クロスカットマシンには、伝達制御方式により機械式クロスカットマシンとコンピュータ制御クロスカットマシンの2種類があります。コンピュータ制御のクロスカッティングマシンは、産業用制御コンピュータを通じて操作されます。あらかじめ設定された長さに基づいてナイフシャフトの回転を制御して段ボールを切断します。精密な機械伝達と組み合わせることで、切断誤差を±1mmの範囲に抑えることができます。コンピュータ制御のクロスカッティングマシンには、ヘリカルナイフクロスカッティングマシンとストレートナイフクロスカッティングマシンがあります。ヘリカルナイフクロスカッティングマシンは、厚いボール紙の高速切断に適しており、スムーズな切断とより長い刃の寿命を実現します。

用途と特徴:

1. 設計速度: 100-150 メートル/分;有効幅：1400～2200mm

2. 200セットのオーダーを保存できるので、機械を止めることなく、素早く正確に用紙のカット仕様を変更できます。コンピュータネットワークにも接続でき、生産管理にも便利です。

3. ナイフシャフトドライブギヤは高周波焼き入れを施した精密鍛造鋼材を使用しており、バックラッシのない伝動を実現しています。高度なシームレス接続方式を採用し、高い伝送精度を実現します。

4. クロスカットマシンの刃は、鋸歯状の刃形をした象嵌鋼スパイラル刃構造が特徴です。ハサミタイプの切断により、切断力が最小限に抑えられ、刃の寿命が長くなります。

5. 前後の紙送りホイールにはサンギア加圧紙方式を採用しており、台紙を傷めたり詰まりを起こすことなく、スムーズで均一な搬送を実現します。

6. この機械は回生ブレーキ（エネルギーを消費しないブレーキ）を採用しており、生産時のエネルギー消費を抑えます。平均消費電力は通常の NC 切断機の 3 分の 1 であり、70% 以上節約され、コスト削減目標を達成できます。

機能的特徴:

• この機械のすべてのギアは高品質鋼から精密研磨されており、スムーズな伝達、低騒音、長寿命を保証します。
• ブレードホルダーの高度な構造により調整が容易で、ナイフシャフトは静的バランスとスムーズな操作のために処理されています。
• 本機の伝動機構には潤滑ポンプを使用し、潤滑を循環させています。
• 台湾またはドイツ製の新世代コンピュータシステムを搭載しており、優れたパフォーマンスと長時間のトラブルフリー動作を実現します。
• 刃は輸入品と国産品からお選びいただけます。
• 3層、5層、7層の段ボール製造ラインに適しています。

構造上の特徴:

• 200 個の注文を保存し、カッターの仕様を迅速かつ正確に交換し、停止することなく注文を変更でき、ネットワーク化されたコンピュータにより生産管理が容易になります。
• ナイフシャフトドライブギアは精密鍛造鋼高周波焼入れ、バックラッシュのないトランスミッション、高度なキーレス接続、高いトランスミッション精度です。
• 切断機は、象眼フロントスチールブレードナイフスパイラル構造、鋸歯状ナイフを採用しています。はさみ、鋏、剪断力、刃の寿命が長い
• フィードローラーの周りにはサンギアプラテン方式が使用されており、スムーズな搬送、均一な圧力、プレートボードのつぶれや詰まりの原因になりやすいです。
• このモデルはブレーキエネルギー貯蔵装置（非ダイナミックブレーキ）であるため、生産プロセスでのエネルギー消費、平均電力消費量は通常のNC切断機の1/3で、70％以上の電力を節約し、コスト削減の目標を達成します。
• 精密に調整可能なギャップなしギアにより、正確なブレードの噛み合いとランニングバランスを確保します。
• 各ギアポジションに2つの銅を分配した独立したオイルポンプとフィルターを使用し、オイル、潤滑、冷却を行います。
• ナイフローラー：高品質の鍛造鋼材、バランスが取れており、安定性が良好です。

ローラー直径パラメータ:

• ナイフシャフト中心距離の十字：￠216mm
• 下搬送ローラー前径 ￠156mm
• 搬送下ローラー径後：￠156mm
• プラテンローラー前径：￠70mm
• プラテンローラー前径：￠70mm


機械詳細写真
