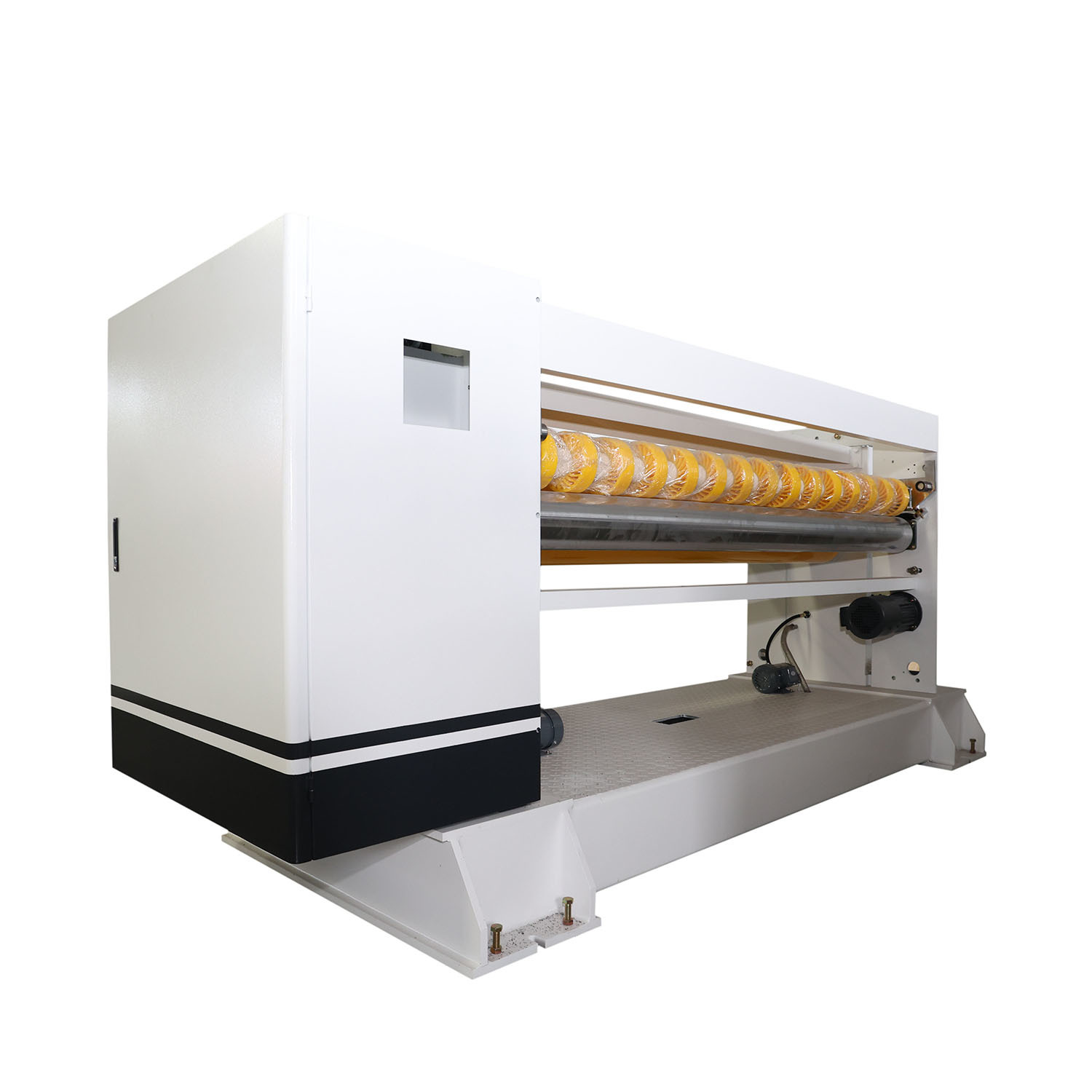

1800mm NC カッター カーラゲーターラインスピラルカッター

クロスカッターは、段ボール製造ラインにおいて、乾燥セクションとスタッキングセクションの間に配置される重要な下流加工ユニットです。その主な機能は、連続生産される段ボールボードを、設定された寸法に従って高速かつ高精度に横断方向に切断し、指定された長さの単一シートを得ることです。

クロスカッターは主に、動力システム、紙送り機構、測定システム、切断機構、制御システムで構成されています。その動作原理は以下の通りです。連続的に流れる段ボールボードは、送りローラーによってスムーズに送り込まれます。測定システム（通常はロータリーエンコーダーまたはサーボシステムを使用）は、ボードの移動長さをリアルタイムで追跡します。ボードが設定された切断長さに達すると、制御システムは即座に切断刃（通常は回転ナイフローラー）を駆動するコマンドを発行し、ボード全体に高速の横断切断を実行します。最新の高速クロスカッターはサーボ駆動技術を採用しており、非常に高い切断精度（通常誤差は±1mm以内）と高速な生産サイクルを実現し、高速段ボール生産ラインの速度に完全にマッチしています。

クロスカッターの性能は、完成した段ボールの寸法精度、切断品質、生産効率を直接決定します。先進的なクロスカッターは、通常、自動注文スケジューリング、シームレスな注文切り替え、自動スクラップ排出機能を備えており、段ボール箱生産の自動化、インテリジェンス、柔軟性を確保するための重要なコンポーネントとなっています。

• 200件の注文を保存でき、カッター仕様を迅速かつ正確に交換でき、停止せずに注文を変更でき、ネットワーク化されたコンピューターで生産管理を容易にできます

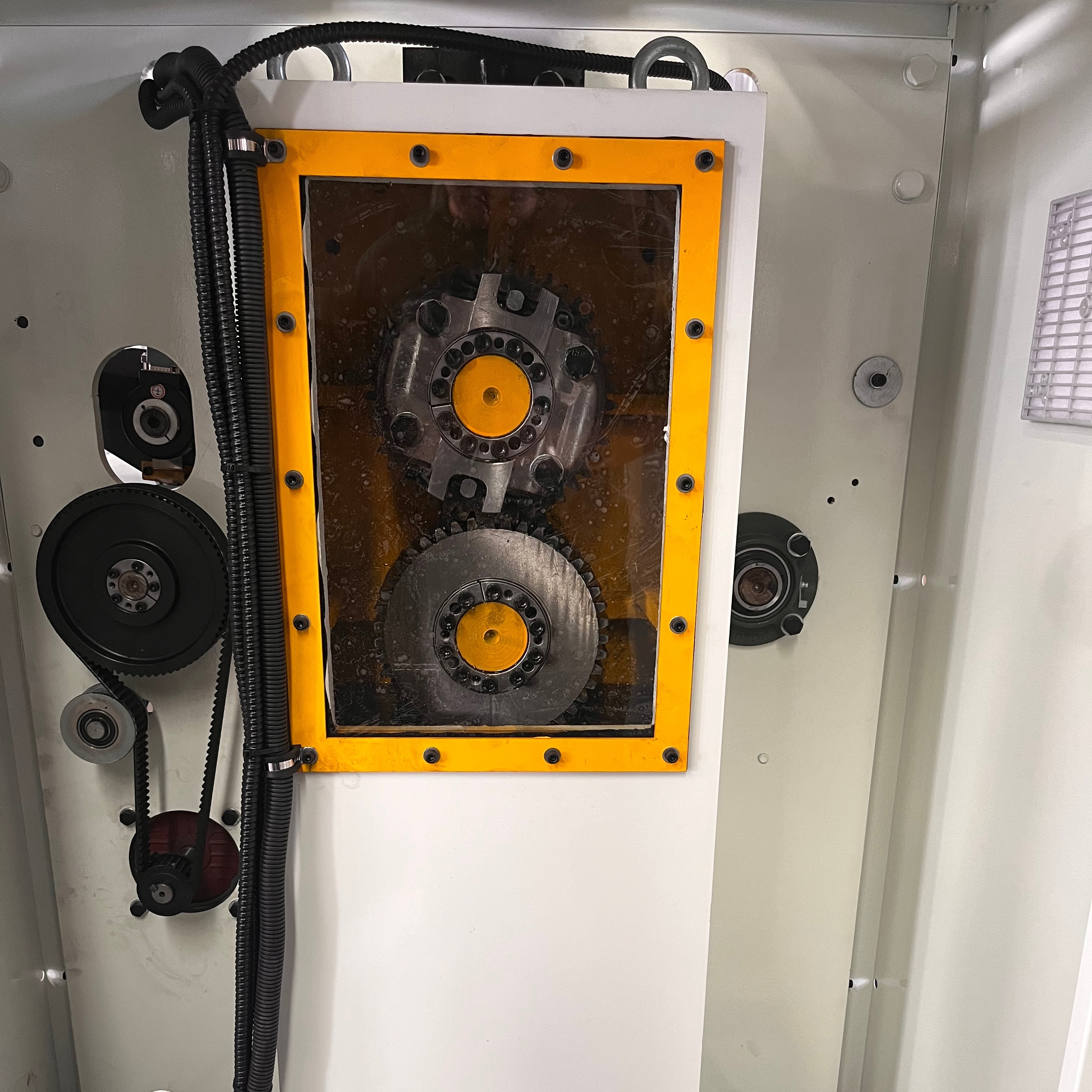

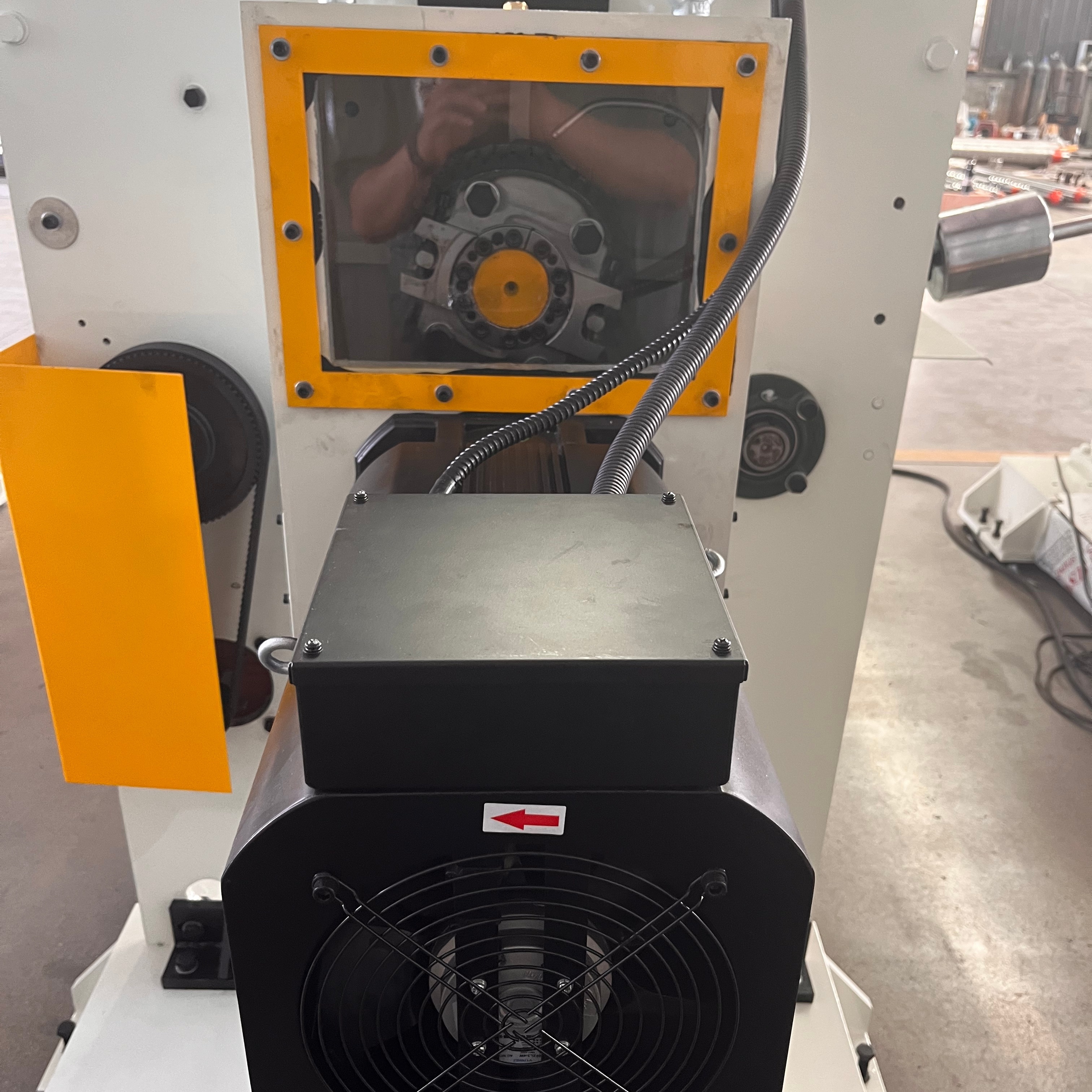

• ナイフシャフト駆動ギアは精密鍛造鋼の誘導焼入れ、バックラッシュのない伝達、先進的なキーレス接続、高い伝達精度

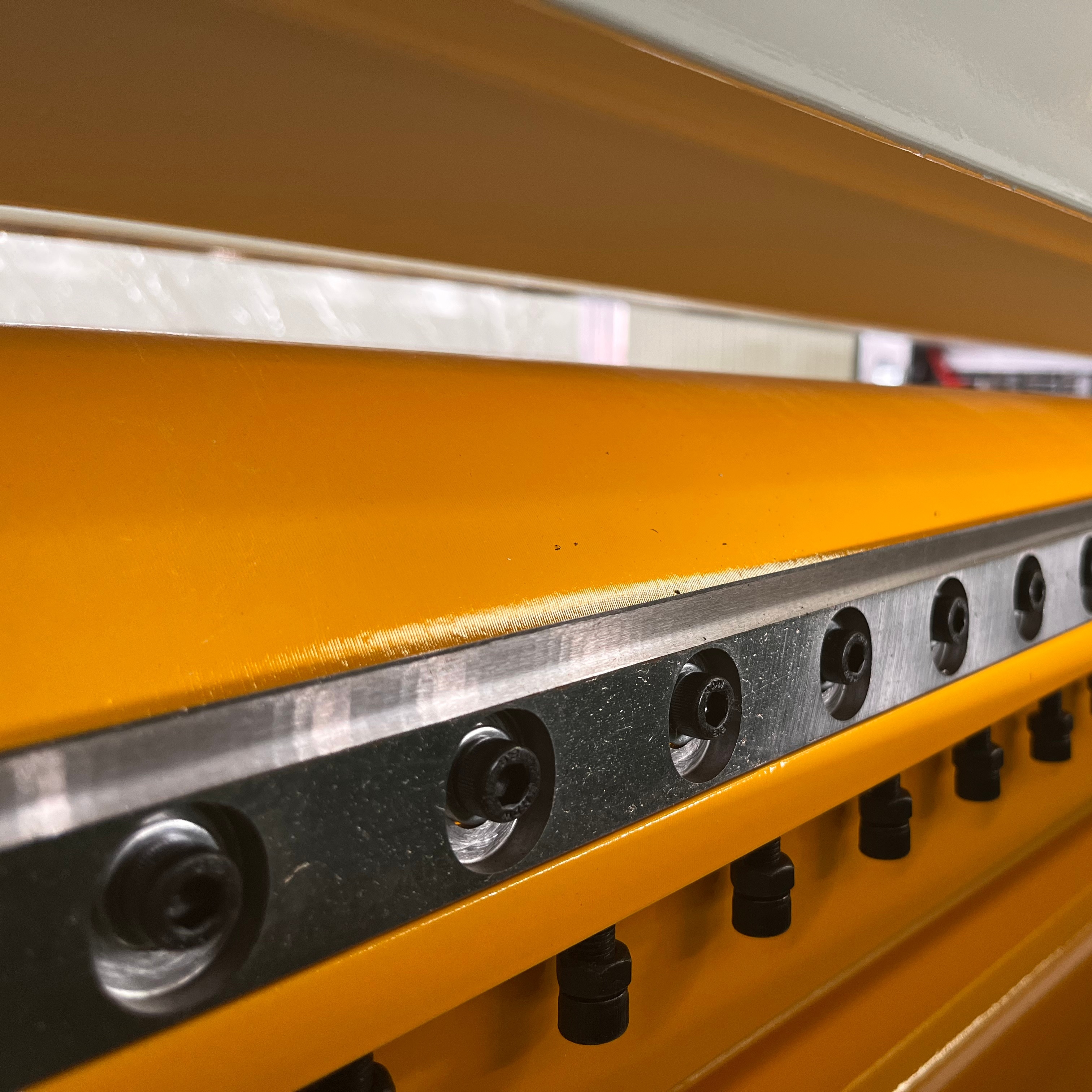

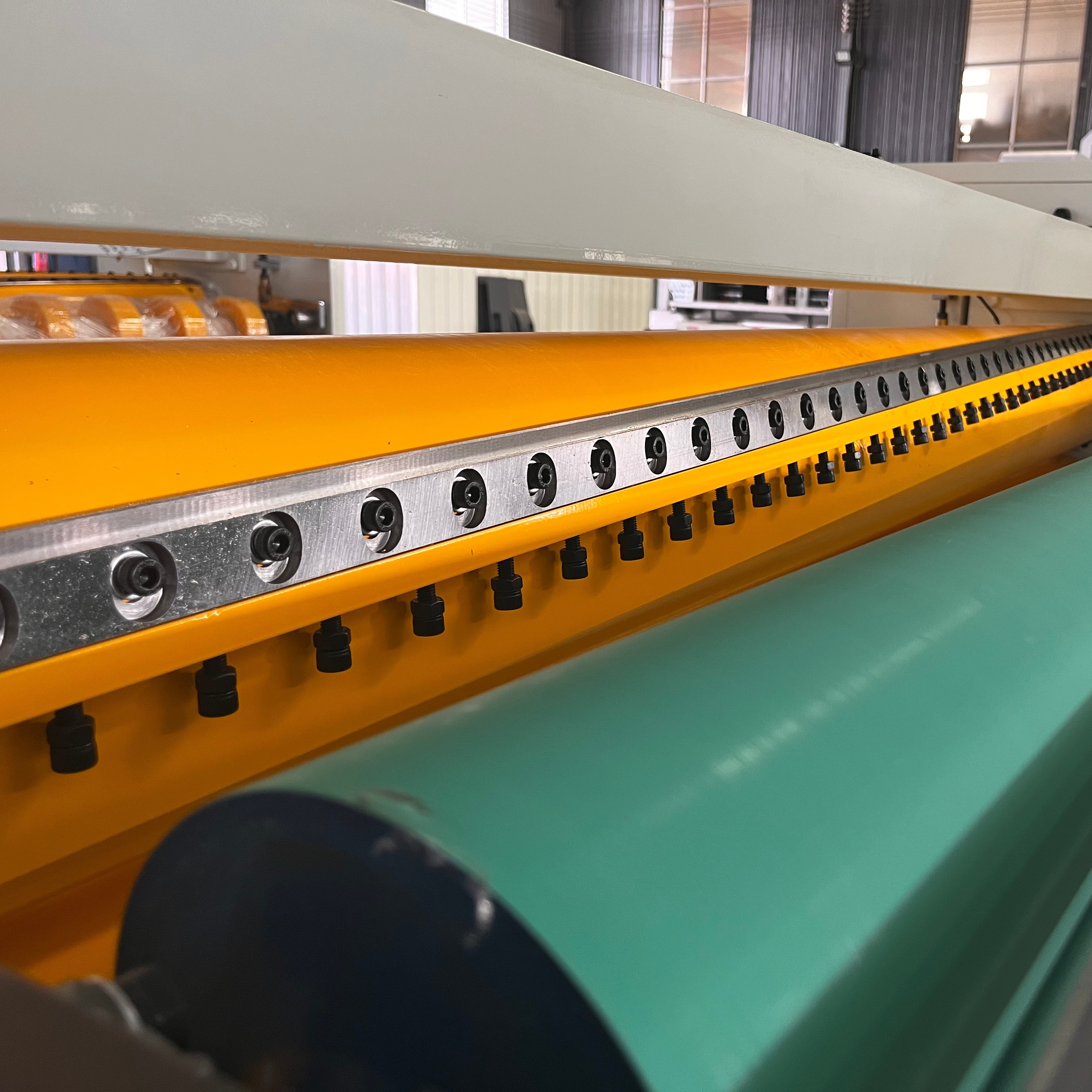

• 切断機は、インレイフロントスチールブレードナイフスパイラル構造、鋸歯状ナイフ、ハサミ、せん断力、長いブレード寿命を採用

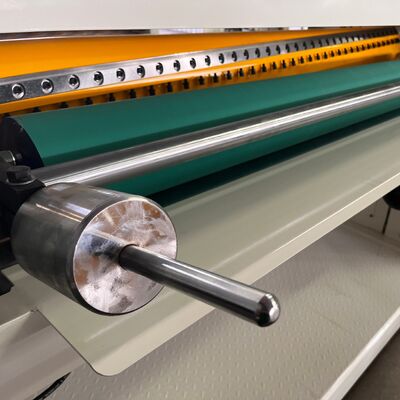

• 送りローラーの周りはサンギアプラテン方式を使用し、スムーズな搬送、均一な圧力、プレートボードの圧壊や詰まりを防ぎます
• ブレーキエネルギー貯蔵（非ダイナミックブレーキ）によりエネルギー消費を削減。平均電力消費量は通常のNC切断機の1/3で、70%以上の電力を節約
• 精密調整可能なギャップなしギアにより、正確なブレードのかみ合いとランニングバランスを確保
• 独立したオイルポンプとフィルター、各ギア位置に2つの銅分配器を備え、潤滑と冷却を行います
• ナイフローラー：高品質鍛造鋼材、バランス調整済み、良好な安定性
