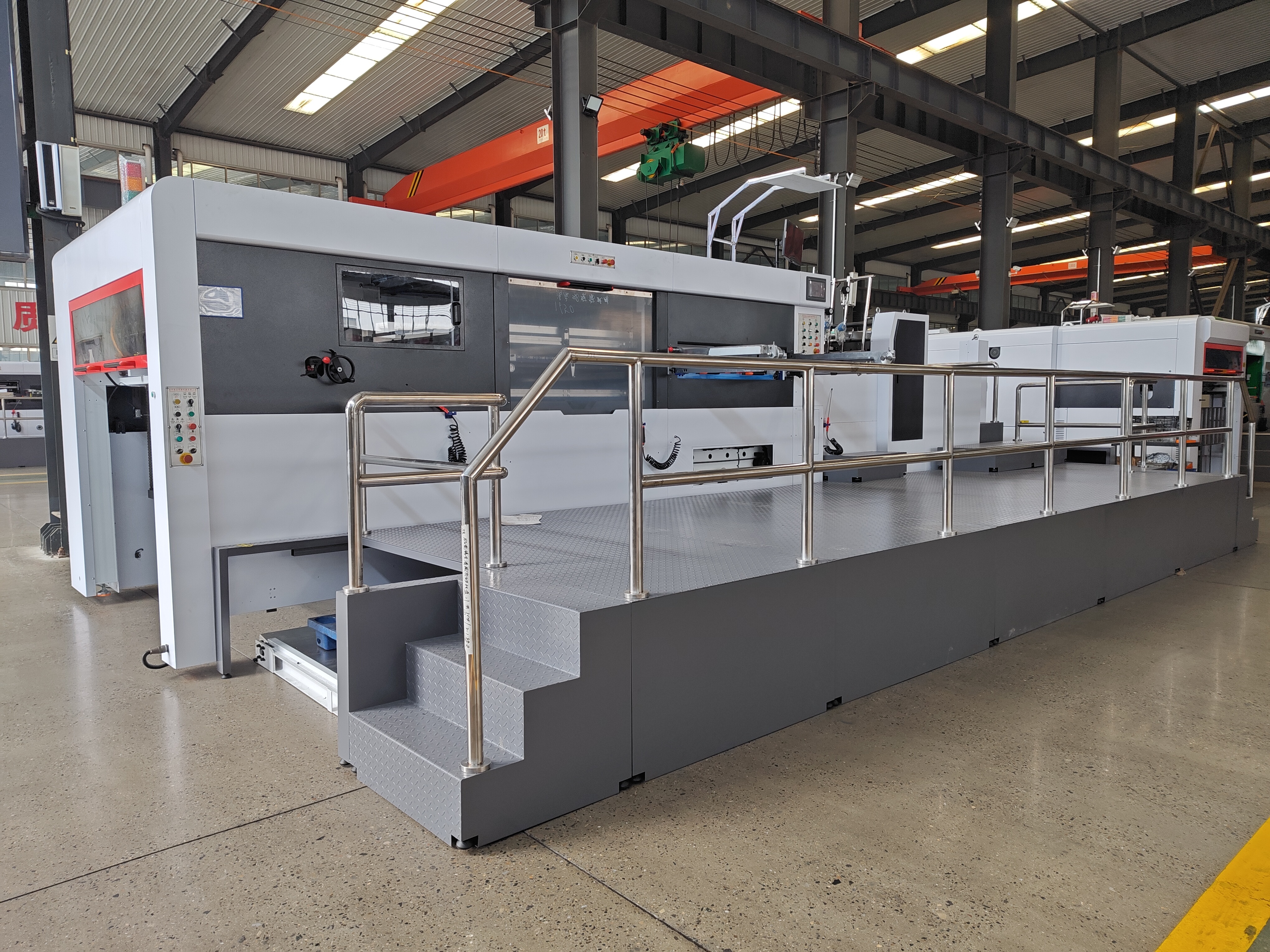

MYQ1500 全自動前緣給紙模切壓痕機
| 説明 |
A.給紙・集紙部
1. 特殊前縁給紙機は厚い段ボールに対応できます。
2. ヘッド中央にモニターを設置し、作業員が後方を確認しやすくしています。
3. 事前紙パイル設計と特殊空気圧ベンチにより、多くの時間を節約できます。
4. ノンストップサンプリングシステムにより、機械を停止せずにボードを正確にチェックできます。
B.位置決め部
1. 薄紙・段ボール走行用の追加ブラシホイールとプレッシャーホイール。
2. 高度なプッシュ＆プルレイ登録により、型抜き精度を保証します。
3. Rikkoライトフロントレイ検出システムにより、メインボディへの斜行紙の移動を防ぎます。
C.本体
1. 自動集中潤滑システムを採用し、HMIによるメインチェーン潤滑システムを設定します。
2. 特許取得済みの衝撃吸収システムにより、本体の寿命を延ばし、圧力を高めます。
3. 台湾製インターミッテントギアボックスにより、正確な登録を保証し、グリッパー攻撃を軽減します。
D.型抜き部・排紙システム
1. 型抜きチェイスは空気圧ロックシステムにより正確に固定されます。
2. 型抜きプレートはエアフローティング装置により出し入れされます。
3. メインチェーンの電動クラッチシステムにより、高速停止時のチェーンの安定性を確保します。
4. メインチェーンとアシストチェーンはPLC制御により定期的に潤滑されます。
5. 型抜き保護窓により、本体を清潔に保ちます。
6. Renold UKまたはIWIS GERMANY製のチェーンを備えた軽量で耐久性のあるアルミニウム合金グリッパーバーにより、精度を保証します。
E.紙収集部
1. 後方揃え紙、側面揃え紙により、自動給紙を整然と保証します。紙収集機の構造はシンプルで、操作も迅速です。後方揃え紙は電動で調整され、手動操作よりも3倍高速で、操作はシンプルで便利です。オペレーターは機械の前方で後方揃え紙を監視できます。後方揃え紙にはダブル検出スイッチが装備されており、紙を順序通りに監視します。機械稼働中でもサンプルを採取できます。紙収集が注文に達すると自動的にアラームが鳴り、オペレーターに紙収集プラットフォームの交換を促します。
2. 定量紙：10から9999までの任意の値を設定でき、紙が設定値に達すると自動的にオフになります。
| モデル |
| 項目パラメータ | モデル |
| MYQ1500 | 型抜きタイプ |
| 平圧型抜き（下側は可動、上側は固定） | 最大紙搬送サイズ |
| 1510*1120 mm | 最小紙搬送サイズ |
| 400*380 mm | 最大型抜きサイズ |
| 1490*1100 mm | 最小グリッパーサイズ |
| 6-8 mm | 最大型抜き圧力 |
| 380 N/cm² | 処理紙 |
| 段ボール：1-10mm |
最大型抜き速度 |
| 5000枚/時 | 最大給紙パイル高さ |
| 1400 mm（レベル上） | 最小給紙パイル高さ |
| 1250 mm（レベル上） | 主モーター出力 |
| 11 kw | 総電力 |
| 約27 kw | 総重量 |
| 約20 T | 全体サイズ |
| 12430*4560*2560 |
mm梱包・配送 |
| 1. 長距離輸送に適した防湿・耐衝撃包装を採用しています。 |
2. 輸送および様々な気象条件に対応します。メンテナンスおよび操作の完全なセット。
3. マニュアルが含まれています。
