特徴

仕様

作業幅: ≤0.2ミル

設計速度: 150m/min

経済的な速度: 180〜230m/min

ホットプレート番号: 600mm×10本

冷却部分の長さ: 5m

温度要求: 160～200℃

蒸気圧: 0.8～1.3MPa

空気圧: 0.5-0.6MPA

パネウマティック・プレッシャー・プレート: 13 グループ

作動力: 380V 50Hz 90KW

ハイライト:

波紋紙用ダブルファザープレッシングプレート

カードボード生産ラインの熱プレート

ホットプレート付きのゴロゴロラインダブルファザー

基本情報

起源の場所: Dongguang、中国

ブランド名: GERUN

証明: ISO,CE

モデル番号: GR

お支払配送条件

パッケージの詳細: プラスチックフィルムカバーまたは木製ケースの包装 (選択)

受渡し時間: 30-60日

支払条件: T/T

供給の能力: 30セット/月

ギャラリー

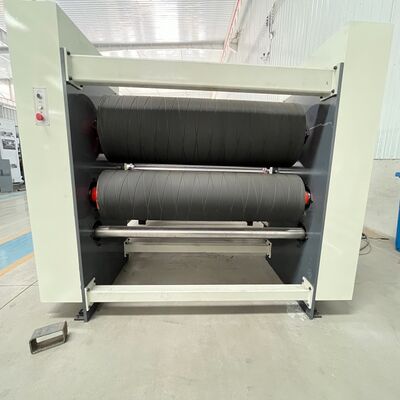

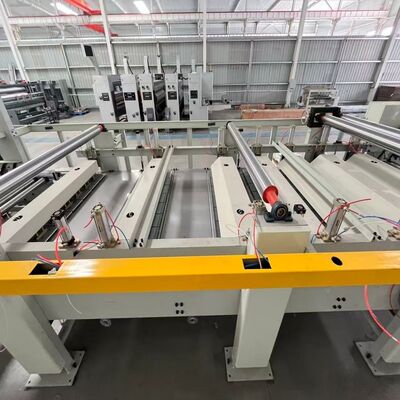

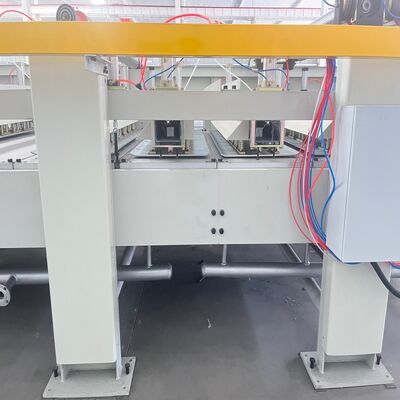

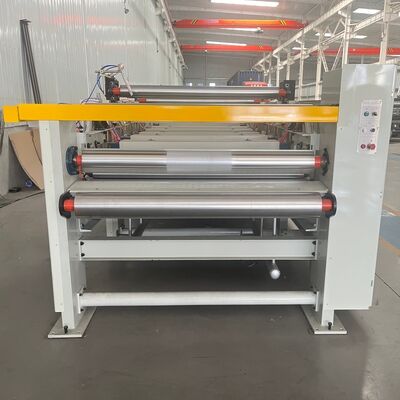

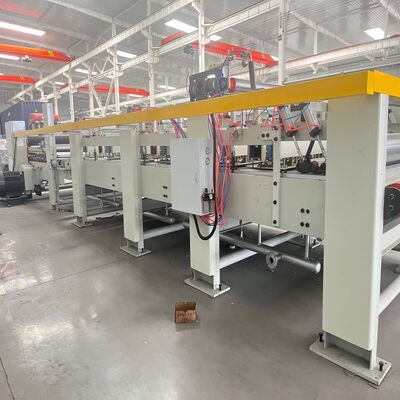

波紋紙の生産ラインのためのダブルフェイスプレスプレス

製品の説明

段ボール生産ライン用ダブルフェーサー

ダブルフェーサー（ダブルバッカーとも呼ばれる）は、段ボール生産ラインの成形ハブとして機能します。この重要な装置は、シングルフェイスの段ボールにライナー（表面シート）を貼り付け、それをプレスして丈夫なダブルウォールまたはマルチウォールの段ボールを製造し、最終製品の物理的な強度と品質を決定します。

コア機能：半製品から完成品への変換

シングルフェーサーは、1枚のライナーが取り付けられた段ボール原紙（シングルフェイスボード）を製造しますが、ダブルフェーサーは製造プロセスを完了させます。

接着と硬化:フルートの先端に接着剤を塗布し、もう1枚のライナーと正確にラミネートします。
成形とプレス:加熱プレートを通して圧力と熱を加えて接着剤をゼラチン化・硬化させ、安定したアーチブリッジ構造を形成します。

主要性能仕様

有効幅	1600mm
設計生産速度	150m/分
3層経済速度	200-230m/分
縦分離精度	±1mm
クロス切断精度	±1mm

技術パラメータ

作業幅	1600mm
設計速度	150m/分
経済速度	120-130m/分
ホットプレート構成	600mm × 10枚
冷却セクション長	5メートル
温度要件	160-200℃
蒸気圧力	0.8-1.3Mpa
空気圧	0.5-0.6Mpa
空気圧式プレッシャープレート	13グループ
作業電力	380V 50Hz 90KW

構造的特徴

★両面機は、加熱されたプラテン加熱を使用して接着剤の塗布とステレオタイプ化を行い、接着された片面段ボール紙を顔紙とラミネートして平らな段ボールを製造します。

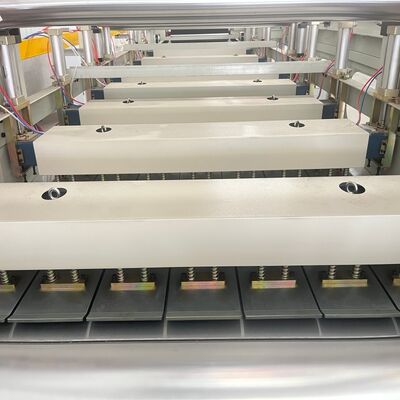

★ホットプレートの表面は研磨仕上げで、幅600mmのものが合計18枚あり、長さ5メートルの冷却ステレオタイプを備えています。ホットプレートはコンテナボード構造を採用し、密閉された圧力認証を備えています。

★内部熱パネルは、効率向上のために、パーティション分離構造とS字型の蒸気流および蒸気・水分離を備えています。

★標準で14セットのバネ式空気圧プレッシャープレートを備えた空気圧式プレッシャープレート構造。

★加熱プレートのヒートパイプ用のディスプレイを備えたマルチセクション温度制御。

★上部コットンウェビングは、自動センタリングとダブルシリンダーS字型テンションデバイスを備えています。

★下部ベルトは、空気圧テンションと自動/手動補正アライメントを備えています。

★ZG-500鋼歯車と油浸潤滑を備えた独立したギアボックス駆動ユニット。

★安定した信頼性の高い操作のための国際ブランドの電気部品。

★低速トルクと広い速度範囲を備えた周波数エネルギーメイン駆動モーター。

★高強度プロファイルメインバックボーンは、高速操作に適した頑丈な構造を備えています。

主要コンポーネントパラメータ

部品名	仕様	表面処理
アッパードライブゴムローラー	φ800mm	耐摩耗性ゴムカバー
ロワードライブゴムローラー	φ600mm	耐摩耗性ゴムカバー
フロント/リア駆動ベルトローラー	φ215mm	クロムメッキ研磨
トップテンションローラー	φ155mm	クロムメッキ研磨
アッパーベルト調整ローラー	φ130mm	クロムメッキ研磨
